مصنوعات کی تفصیل

ہماری تمام مصنوعات RoHS اور ہالوجن سے پاک ضروریات کو پورا کرتی ہیں۔ آپ کی جگہ کے سائز، پلیٹنگ ٹریٹمنٹ، رکاوٹ کا سائز، زندگی کی ضروریات، ہاؤسنگ اسپیسنگ سائز، وغیرہ کی بنیاد پر، آپ مختلف اختیارات حاصل کرنے کے لیے ذیل میں ہماری پروڈکٹ لائبریری میں داخل ہو سکتے ہیں۔

پوگو پن کنیکٹر مصنوعات

اب، ہم پوگو پن کنیکٹر مصنوعات کی ایک سیریز فراہم کرتے ہیں، کنیکٹر انڈسٹری میں، پوگو پن ایک خاص کنکشن ٹیکنالوجی ہے۔ پچھلے کچھ سالوں میں، اس قابل اعتماد ٹیکنالوجی کو کچھ عالمی سطح کے معروف مینوفیکچررز نے قبول کیا ہے اور اپنی 100 سے زیادہ الیکٹرانک مصنوعات میں کامیابی کے ساتھ استعمال کیا ہے، جیسے کہ موبائل فون کی بیٹریاں، اینٹینا کنکشن، GPS پوزیشننگ سسٹم، نوٹ بک کمپیوٹر، ویڈیو گیم۔ سامان، آؤٹ ڈور اسٹریٹ لائٹس، ہیئرنگ ایڈز، ریڈیو ریسیورز وغیرہ۔

مصنوعات کے اندرونی مواصلات کا مسئلہ حل کریں۔

اس وقت، مارکیٹ کی ترقی اور مصنوعات کی ٹیکنالوجی کی اپ گریڈنگ کے ساتھ، زیادہ سے زیادہ صارفین نہ صرف مصنوعات کے ملٹی فنکشن تک محدود ہیں بلکہ فیشن ایبل ظاہری شکلوں اور چھوٹی اور پتلی شکلوں کا پیچھا کرتے ہیں۔ لیکن ایسی مصنوعات کی تیاری اور ڈیزائننگ تمام الیکٹرانک پروڈکٹ انجینئرز کے لیے ایک بہت بڑا چیلنج ہے۔ ڈیزائن کی جگہ اور کنیکٹر کی معیاری تفصیلات کی وجہ سے، انجینئرز کے لیے اسے مکمل کرنے کے لیے اچھا انتخاب کرنا مشکل ہے۔ اس کی بنیاد پر، ہمارے R&D انجینئرز پوگو پن پروب کے انوکھے فوائد کا استعمال کرتے ہوئے ایک تصور پیدا کرتے ہیں اور ان طریقوں کے بارے میں سوچتے ہیں جن کی مدد سے ان پروڈکٹ انجینئرز کو پروڈکٹ کے اندرونی مواصلات کے مسئلے کو حل کرنے میں مدد ملتی ہے۔ اس کے علاوہ، پوگو پنوں کے ساختی جگہ، اسمبلی لاگت، زندگی، نمونہ سائیکل، لاگت وغیرہ کے استعمال میں واضح فوائد ہیں۔

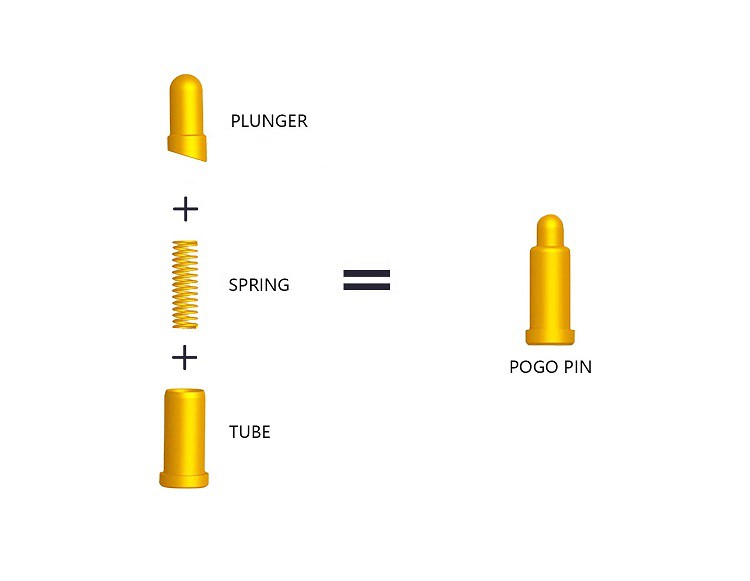

کنیکٹر 3 حصوں پر مشتمل ہوتا ہے: سوئی شافٹ، اسپرنگ اور ٹیوب (گاہک کی تنصیب کی ضروریات کی بنیاد پر سوئی شافٹ کی حفاظت کے لیے پلاسٹک کی ٹوپی اختیاری ہو سکتی ہے)۔

مصنوعات کے پیرامیٹرز

اسپرنگ پوگو پنوں کے لیے مواد اور چڑھانا
چھلانگ لگانے والا	مواد	BeCu	سیمی کنڈکٹرز کے لیے اسپرنگ پوگو پن پروبس کے لیے سب سے زیادہ استعمال ہونے والا مواد۔
	مواد	پی ڈی کھوٹ	اینٹی سولڈر ہجرت کے لیے موثر۔ کسی چڑھانے کی ضرورت نہیں ہے۔
	چڑھانا	AU کھوٹ	سختی Au (گولڈ) چڑھانا سے زیادہ ہے اور اینٹی سولڈر مائیگریشن کے لیے موثر ہے۔
	چڑھانا	اے یو (سونے)	اچھی برقی چالکتا۔
بیرل	مواد	تانبا	پیتل، فاسفر کانسی، نکل سلور، بی کیو
	مواد	کھوٹ	بیرل ہم نے خود تیار کیا۔ بیرونی قطر {{0}}.11 سے 0.42 ملی میٹر تک دستیاب ہے۔
	چڑھانا	اے یو (سونے)	اچھی برقی چالکتا۔
بہار	―	اسپرنگ اسٹیل وائر (SWP) (میوزک وائر)	آپریٹنگ درجہ حرارت: -45~125 ڈگری
	―	سٹینلیس سٹیل وائر (SUS)	آپریٹنگ درجہ حرارت: -45~140 ڈگری
	―	اعلی درجہ حرارت کے لیے سٹینلیس سٹیل وائر	آپریٹنگ درجہ حرارت: -45~200 ڈگری، ZZTKJ کے ذریعہ تیار کردہ۔

استعمال کی حالت
وارنٹی	فالج کی حالت	ماحولیاتی حالات	کرنٹ اور وولٹیج کی حالت
・12 ماہ (مندرجہ ذیل شرائط کے تحت)	・تحقیقات کو عمودی طور پر اسی سمت میں مارا جائے گا جو بیرل کے محور پر ہے۔	عام حالات	・کرنٹ اور وولٹیج کو تجویز کردہ اسٹروک پر صرف ایک اسٹیشنری پوزیشن میں متاثر کیا جائے گا۔
	・ اسٹروک کی لمبائی تجویز کردہ اسٹروک سے زیادہ نہیں ہونی چاہیے۔	・درجہ حرارت 20-30 ڈگری، نمی 30 فیصد سے کم
		・کوئی دھول نہیں، کوئی سنکنرن گیس نہیں، کوئی آلودگی نہیں۔
		・پروب کا درجہ حرارت بذات خود 10-40 ڈگری ہوگا۔

مصنوعات کی تصویر

Spring-loaded Pogo Pin Contacts

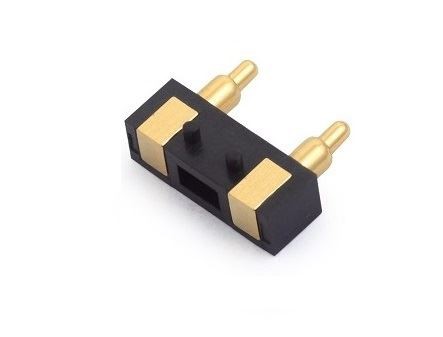

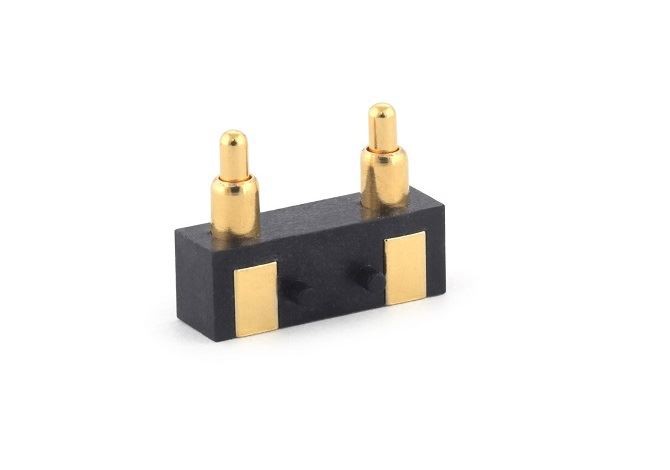

سوئی ٹیوب کے ڈیزائن کے بارے میں، آپ کی ساختی جگہ اور پروڈکٹ فنکشن کی ضروریات کو پورا کرنے کے ساتھ ساتھ زندگی کی ضمانت کے لیے، ہم آپ کے انتخاب کے لیے اپنا پروڈکٹ کیٹلاگ جمع کراتے ہیں۔ سوئی ٹیوب کے آخر میں، ہمارے پاس پی سی بی پر پروڈکٹ کو ٹھیک کرنے کی سہولت اور سولڈرنگ کی گہرائی کو یقینی بنانے کے لیے ایک فلینج ڈیزائن ہے۔ اس کے علاوہ، ہم بیٹری کے کنکشن کے لیے چوکور اور مڑے ہوئے 90 ڈگری پوگو پن بھی فراہم کرتے ہیں۔

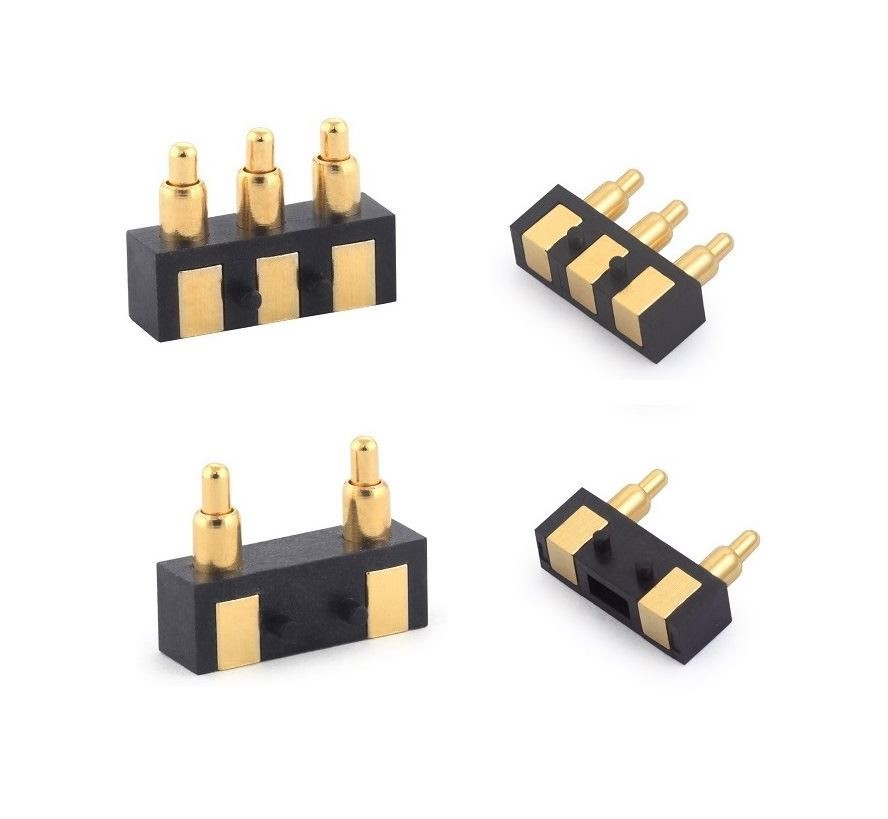

Side design Pogo Pin connector
