شاندار الیکٹروپلاٹنگ ٹیکنالوجی پوگو پن روڈیم چڑھایا
الیکٹروپلاٹنگ کے بہت سے عمل اور مواد ہیں۔ گولڈ چڑھانا ہماری سب سے عام پروسیسنگ ٹیکنالوجی اور مواد ہے، لیکن پیلیڈیم چڑھانا، روڈیم چڑھانا، اور روتھینیم چڑھانا سونے کی چڑھانا سے بہتر ہیں۔
گولڈ چڑھانا گولڈ چڑھانا اصلی سونے کا استعمال کرتا ہے، یہاں تک کہ اگر اسے صرف ایک پتلی تہہ سے چڑھایا گیا ہو، یہ پہلے سے ہی پورے سرکٹ بورڈ کی لاگت کا تقریباً 10 فیصد بنتا ہے۔ گولڈ چڑھانا سونے کو چڑھانے کی تہہ کے طور پر استعمال کرتا ہے، ایک ویلڈنگ کی سہولت کے لیے، اور دوسرا سنکنرن کو روکنے کے لیے؛ یہاں تک کہ کئی سالوں سے استعمال ہونے والی یادداشت کی چھڑیوں کی سونے کی انگلیاں اب بھی چمکدار ہیں۔
فوائد: مضبوط چالکتا، اچھی آکسیکرن مزاحمت، لمبی زندگی؛ گھنے چڑھانا، نسبتاً لباس مزاحم، عام طور پر ویلڈنگ اور پلگ لگانے کے مواقع میں استعمال ہوتا ہے۔ نقصانات: زیادہ قیمت اور کمزور ویلڈنگ کی طاقت۔
2. کیمیکل گولڈ/مسرشن گولڈ کیمیکل نکل وسرجن گولڈ (ENIG)، جسے کیمیکل نکل گولڈ، وسرجن نکل گولڈ کے نام سے بھی جانا جاتا ہے، مختصراً کیمیکل گولڈ اور وسرجن گولڈ۔ وسرجن گولڈ ایک کیمیائی طریقہ ہے، اچھی برقی خصوصیات کے ساتھ نکل سونے کے مرکب کی ایک موٹی تہہ تانبے کی سطح پر لپیٹی جاتی ہے اور پی سی بی کو طویل عرصے تک محفوظ رکھ سکتی ہے۔ نکل کی اندرونی تہہ کی جمع موٹائی عام طور پر 120~240μin (تقریباً 3~6μm) ہوتی ہے اور سونے کی بیرونی تہہ کی جمع موٹائی عام طور پر 2~4μinch (0.05~0.1μm) ہوتی ہے۔ وسرجن گولڈ پی سی بی کو طویل مدتی استعمال کے دوران اچھی برقی چالکتا حاصل کرنے کے قابل بناتا ہے، اور اس میں ماحولیاتی رواداری بھی ہے جیسا کہ سطح کے علاج کے دیگر عمل میں نہیں ہے۔
فوائد:
a پی سی بی کی سطح جو سونے سے ٹریٹ کی گئی ہے وہ بہت چپٹی ہے اور اس میں اچھی ہم آہنگی ہے، جو بٹن کے رابطے کی سطح کے لیے موزوں ہے۔
ب وسرجن سونے میں ٹانکا لگانے کی بہترین صلاحیت ہوتی ہے، اور سونا پگھلے ہوئے سولڈر میں تیزی سے پگھل کر دھاتی مرکب بن جاتا ہے۔ نقصانات: عمل پیچیدہ ہے، اور اچھے نتائج حاصل کرنے کے لیے عمل کے پیرامیٹرز کو سختی سے کنٹرول کرنے کی ضرورت ہے۔ سب سے زیادہ پریشانی کی بات یہ ہے کہ پی سی بی کی سطح جس کو سونے سے ٹریٹ کیا گیا ہے وہ بلیک ڈسک کے فوائد پیدا کرنے میں آسان ہے، جس سے وشوسنییتا متاثر ہوتی ہے۔
3. نکل اور سونے کے مقابلے میں، ENEPIG میں نکل اور سونے کے درمیان پیلیڈیم کی ایک اضافی تہہ ہے۔ سونے کو تبدیل کرنے کے جمع کرنے کے رد عمل میں، الیکٹرولیس پیلیڈیم پرت نکل کی پرت کی حفاظت کرے گی اور اسے روکے گی۔ متبادل سونے کی ضرورت سے زیادہ سنکنرن؛ پیلیڈیم مکمل طور پر وسرجن سونے کے لیے تیار ہے جبکہ متبادل رد عمل کی وجہ سے ہونے والے سنکنرن کو روکتا ہے۔ نکل کی جمع موٹائی عام طور پر 120~240μin (تقریباً 3~6μm) ہوتی ہے، پیلیڈیم کی موٹائی 4~20μin (تقریباً 0.1~0.5μm) ہوتی ہے۔ سونے کی جمع موٹائی عام طور پر 1~4μin (0.02~0.1μm) ہوتی ہے۔ فوائد: اس میں ایپلی کیشنز کی ایک وسیع رینج ہے۔ ایک ہی وقت میں، نکل-پیلاڈیم-سونا نسبتاً سونے میں ڈوبا ہوا ہے، جو کہ بلیک ڈسک کی خرابیوں کی وجہ سے کنکشن کے قابل اعتماد مسائل کو مؤثر طریقے سے روک سکتا ہے۔ نقصانات: اگرچہ نکل پیلیڈیم سونے کے بہت سے فوائد ہیں، پیلیڈیم مہنگا ہے اور ایک نایاب ذریعہ ہے۔ ایک ہی وقت میں، وسرجن گولڈ کی طرح، اس کے عمل کے کنٹرول کے تقاضے سخت ہیں۔

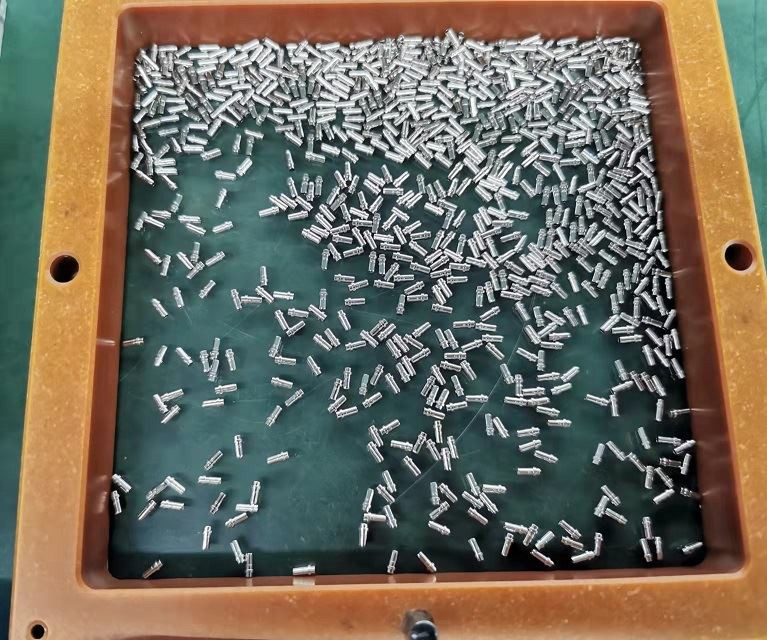

روڈیم کی کیمیائی خصوصیات نسبتاً مستحکم ہیں، اور ہوا میں سلفائیڈ اور کاربن ڈائی آکسائیڈ گیس کے ساتھ رد عمل ظاہر کرنا مشکل ہے۔ کمرے کے درجہ حرارت پر، یہ نائٹرک ایسڈ اور اس کے نمکیات میں گھلنشیل ہے، اور پانی میں بھی اگھلنشیل ہے۔ یہ مختلف مضبوط الکالیوں کے لیے زیادہ مستحکم ہے، لیکن روڈیم مرتکز سلفیورک ایسڈ میں گھلنشیل ہے۔ روڈیم کی جسمانی خصوصیات نسبتاً اچھی ہیں۔ اچھی لباس مزاحمت اور برقی چالکتا کے علاوہ، اس میں شاندار عکاسی کی صلاحیت ہے، اور اس کی عکاسی کی گتانک 80٪ تک پہنچ سکتی ہے (چاندی 100٪ ہے)، اور یہ طویل عرصے تک غیر تبدیل شدہ رہ سکتا ہے۔ لہذا، یہ اکثر ایک اینٹی سلور ڈکلوریشن کوٹنگ کے طور پر استعمال کیا جاتا ہے. جانچ کے بعد، 0.1um روڈیم کوٹنگ چاندی کی کوٹنگ کو کئی سالوں تک رنگین ہونے سے بچا سکتی ہے۔ روڈیم کوٹنگ میں بہت کم رابطہ مزاحمت اور اعلی سختی ہے، لہذا یہ اکثر رابطہ پوائنٹس کے لئے کوٹنگ کے طور پر استعمال کیا جاتا ہے.
روڈیم کی ویلڈنگ کی کارکردگی بہت اچھی نہیں ہے، کیونکہ کوٹنگ کا اندرونی دباؤ نسبتاً بڑا ہے۔ روڈیم چڑھانا ٹیکنالوجی 1930 میں ریاستہائے متحدہ میں استعمال کیا جانا شروع ہوا، لیکن یہ بنیادی طور پر آرائشی چڑھانا کے لئے استعمال کیا جاتا تھا. بعد میں، الیکٹرانکس کی صنعت کی تیز رفتار ترقی کے ساتھ، روڈیم چڑھانا نے چاندی کی رنگت اور برقی رابطہ پوائنٹس کو روکنے میں اہم کردار ادا کیا۔ حالیہ برسوں میں، روڈیم چڑھانا زیورات کی الیکٹروپلاٹنگ انڈسٹری میں زیادہ مقبول ہو گیا ہے۔ چاندی کے زیورات کی سطح پر روڈیم کی ایک تہہ کو الیکٹروپلیٹ کرنا چاندی کی رنگت کو روک سکتا ہے۔ قیمت سستی ہے، اور یہ پلاٹینم جیسی ساخت بھی دکھا سکتی ہے۔ چونکہ روڈیم کی کثافت پلاٹینم کی نسبت بہت چھوٹی ہے، اس لیے روڈیم چڑھانے کی قیمت پلاٹینم چڑھانے کی نسبت تھوڑی کم ہے۔
