منی کنیکٹر ڈیزائن کی سات سمتیں۔

آج کل، لاتعداد الیکٹرانک آلات جیسے اسمارٹ فونز، ٹیبلٹس، بلڈ گلوکوز مانیٹر وغیرہ کے سائز کی ضرورتیں سخت اور سخت ہیں، اور اندرونی حصہ سخت سے سخت ہوتا جا رہا ہے، اس لیے کنیکٹرز کے لیے زیادہ جگہ نہیں بچی ہے۔ لہذا کنیکٹر جتنا چھوٹا ہو گا، اتنا ہی اہم ہو جائے گا۔ یہ رجحان دفاعی اور ایرو اسپیس کے شعبوں میں بھی دیکھا جاتا ہے، جیسے کہ سیٹلائٹ، گائیڈڈ میزائل، اور ایویونکس سسٹم میں، جہاں کمپیکٹ پن کی ضروریات صرف "چھوٹے" کنیکٹرز سے ہی پوری کی جا سکتی ہیں۔ جیسا کہ چھوٹے کنیکٹرز کی مانگ میں اضافہ جاری ہے، ڈیزائن انجینئرز کو چیلنجوں کے ایک نئے سیٹ کا سامنا ہے۔ وہ اب کنیکٹر ڈیزائن کو پروجیکٹ کے آخری مراحل میں نہیں ڈال سکتے۔ مائیکرو کنیکٹر کو پیشن گوئی کی ضرورت ہوتی ہے۔ اس کے لیے ڈیزائنرز کو مختلف عوامل جیسے پیکیجنگ، پائیداری، موجودہ لے جانے کی صلاحیت، اور بدلنے کی صلاحیت کا اندازہ لگانے کی ضرورت ہوتی ہے۔

چھوٹے کنیکٹر ڈیزائن کی سات سمتیں۔

1. ڈیزائن کے شروع میں کنیکٹر پر غور کریں۔

پروڈکٹ ڈویلپمنٹ انجینئرنگ کے ہمارے ڈائریکٹر مچ نے کہا، "انجینئر مجموعی نظام کو ڈیزائن کرنے پر اس قدر توجہ مرکوز کرتے ہیں کہ وہ کنیکٹر کو ڈیزائن کے بالکل آخر میں رکھتے ہیں۔" "ان کے خیال میں کنیکٹر آسان ہے، اس لیے وہ آخری مرحلے تک لے جا سکتے ہیں۔ پھر وہ اپنے ڈیزائن کے ساتھ پھنس جاتے ہیں۔" اس نے ڈیزائنرز کی بہت سی کہانیاں دیکھی ہیں جو ڈیزائن کے آخری مراحل میں کنیکٹرز کو ڈیزائن کرنے کے لیے جلدی کرتے ہیں۔ اس نے ہمیں بتایا کہ بہت سے معاملات میں، ڈیزائنرز کو ڈیزائن مکمل کرنے کے لیے غیر معیاری کنیکٹرز کا انتخاب کرنا پڑتا ہے، جس سے نہ صرف لاگت بڑھ جاتی ہے بلکہ ڈیلیوری کے وقت میں بھی تاخیر ہوتی ہے۔ اس طرح کے مسائل سے بچنے کے لیے، متعلقہ ماہرین تجویز کرتے ہیں کہ آپ ان کنیکٹرز پر غور کریں جنہیں آپ ڈیزائن کے آغاز میں استعمال کریں گے، اور پھر ان کے لیے ڈیزائن کی جگہ محفوظ رکھیں اور ان کے ارد گرد ڈیزائن کریں۔ ہمارے پروڈکٹ ڈویلپمنٹ انجینئر، مورلی نے کہا، "آپ کے یہ کہنے کی کوئی وجہ نہیں ہے کہ 'پہلے، یہ فیصلہ کریں کہ آپ کو کون سا کنیکٹر درکار ہے،'" لیکن اگر انہوں نے ایسا کیا، تو اس سے ان کا بہت وقت اور بہت زیادہ پریشانی کی بچت ہوگی۔

2. جگہ کی حدود کو سمجھیں۔

اگرچہ چھوٹے بورڈ ٹو بورڈ کنیکٹرز عام طور پر 1 ملی میٹر سے کم موٹے ہوتے ہیں، لیکن وہ عام طور پر مضبوطی سے بھری ایپلی کیشنز میں بھی استعمال ہوتے ہیں۔ ممکنہ پیکیجنگ کے مسائل کو حل کرنے کے لیے، ڈیزائنرز کو PCB پر سرکٹ کے نشانات کے ساتھ ساتھ کنیکٹرز سے منسلک اضافی تاروں پر بھی غور کرنے کی ضرورت ہے۔ "چھوٹی پچ کی وجہ سے، آپ کو نشانات اور تاروں کو تنگ کرنا پڑتا ہے،" مائیک ہیگاشیکاوا، مولیکس ایریا پروڈکٹ مینیجر نے کہا۔ اس کے علاوہ، ذہن میں رکھیں کہ کچھ کنیکٹرز (مثلاً: فلیکس کیبل کنیکٹر) آگے اور پیچھے پلٹنے کا اختیار پیش کرتے ہیں۔ اپنے سسٹم کو ڈیزائن کرتے وقت آپ کو ان فلپنگ طریقوں پر غور کرنے کی ضرورت ہے۔ مثال کے طور پر، ایک کنیکٹر جو واپس پلٹ جاتا ہے اس تک رسائی مشکل ہو سکتی ہے اگر آگے اور پیچھے کوئی اور جزو ہو۔ آخر میں، ڈیزائنرز کو اس بات سے بھی آگاہ ہونا چاہیے کہ سطح کے ماؤنٹ آلات بعض اوقات چھوٹے اجزاء کو نہیں سنبھال سکتے۔ کچھ معاملات میں، انہیں ان مسائل کو حل کرنے کے لیے نئے ویکیوم نوزلز کی ضرورت ہوتی ہے۔

3. موجودہ بوجھ کی گنجائش معلوم کریں۔

جیسا کہ کنیکٹر کا سائز کم ہوتا ہے، اسی طرح کنیکٹر کی موجودہ لے جانے کی صلاحیت بھی کم ہوتی ہے۔ عام طور پر، مائیکرو کنیکٹر 200mA اور 500mA کے درمیان ہینڈل کر سکتے ہیں، جو بڑے بورڈ ٹو بورڈ کنیکٹرز کی موجودہ درجہ بندی کا تقریباً نصف ہے۔ کم کرنٹ لے جانے کی صلاحیت کو پورا کرنے کے لیے، ڈیزائنرز کو ٹرمینلز کی تعداد بڑھانے کی ضرورت پڑ سکتی ہے۔

4. چھوٹے/مائیکرو کنکشن کے استحکام پر غور کریں۔

"مجھے اس پر مشورہ دینے کی ضرورت ہے، نہ صرف ڈیزائن کے مرحلے پر بلکہ اسمبلی کے عمل کے دوران بھی تاکہ انہیں نقصان سے محفوظ رکھا جا سکے۔" مورلی، RF ایپلی کیشنز میں مائیکرو کنیکٹر ڈیزائن کے ماہر، یاد کرتے ہیں کہ ان کے فوجی ڈیزائن میں، خلائی ایپلی کیشنز میں، جانچ کے مرحلے کے دوران نصف کنیکٹر تباہ ہو گئے تھے۔

انہوں نے کہا کہ اس مسئلے کو پہلی جگہ دل میں لینے میں ناکامی لاگت کو بڑھا سکتی ہے۔ خراب کنیکٹرز کو دوبارہ ترتیب دینے، تجدید کاری اور مارکنگ کی ضرورت ہوتی ہے۔ یہاں تک کہ بدلنے کے لیے زیادہ مہنگے، فیلڈ سے بدلنے والے کنیکٹرز کی ضرورت بھی ہو سکتی ہے، اور ایسی تبدیلی ڈیزائن کے وقت میں ایک یا دو ہفتے کا اضافہ کر سکتی ہے۔

مورلی نے کہا، "یہ بات ذہن نشین کر لینی چاہیے کہ ہمیشہ موجودہ کنیکٹرز کو ترجیح دیں، اور اگر وہ کنیکٹر آپ کے ڈیزائن سے مطابقت نہیں رکھتے ہیں، تو اپنا ڈیزائن بنانے پر غور کریں، جس سے آپ کا کافی وقت بچ سکتا ہے۔"

5. آسان متبادل پر غور کریں۔

اگر پروڈکٹ کا بیرونی حصہ بند ہے، تو آپ کو کنیکٹرز کی ضرورت ہے جو باہر سے تبدیل کیے جا سکیں۔ دوسری صورت میں، آپ کو کچھ سولڈرنگ کام کرنے کی ضرورت ہوگی.

مورلی نے کہا، "آپ جتنا زیادہ یہ کریں گے، آپ ویلڈنگ جیسی مہارتوں میں اتنے ہی زیادہ ہنر مند ہوں گے، لیکن پورے نظام کو نقصان پہنچنے کا خطرہ اتنا ہی زیادہ ہوگا۔"

6. کنیکٹر کی فنکشنل ضروریات کو سمجھیں۔

سپلائرز کو گاہکوں کی ضرورت ہوتی ہے کہ وہ اپنی ضروریات کا مکمل اظہار کریں، بصورت دیگر، وہ گاہک کی ضروریات کو غلط سمجھ سکتے ہیں۔ یہ خاص طور پر اہم ہے جب اپنی مرضی کے کنیکٹر تیار کرنے کی ضرورت ہے.

"کنیکٹر کی ضروریات کو درست طریقے سے بیان کرنا اہم ہے،" کہانی کہتی ہے۔ "اگر یہ غیر واضح ہے یا چھوڑ دیا گیا ہے، تو ہمیں ڈیزائن کے لیے اہم تقاضوں سے محروم ہونے کا خطرہ ہے۔"

7. مکینیکل تناؤ پر غور کریں۔

درجہ حرارت، جھٹکا اور کمپن سبھی انٹرفیس اور سرکٹس کے درمیان تناؤ پیدا کرتے ہیں۔ ماہرین کا مشورہ ہے کہ آپ ایسے کنیکٹرز کا انتخاب کریں جو ان قوتوں کے اثرات سے بچیں۔

مورلی نے کہا، "میں نے پی سی بی کے کچھ بورڈز پر ٹانکے والے جوڑ دیکھے ہیں جو ٹکڑے ٹکڑے ہو گئے ہیں۔" "جب ایک کنیکٹر مضبوطی سے بورڈ یا بیرونی ڈھانچے سے منسلک ہوتا ہے، تو اسے جھٹکے اور کمپن کی قوتوں کو برداشت کرنا پڑتا ہے، ورنہ اس میں دراڑیں پڑ سکتی ہیں۔"

مورلی تجویز کرتا ہے کہ انجینئرز بڑھتے ہوئے ڈھانچے اور کنکشن پوائنٹس کے درمیان تناؤ کو کم کرنے کے لیے ایک دوسرے سے جڑے ہوئے نظام کا استعمال کریں۔ انہوں نے کہا کہ "بہت سے ایسے سپلائرز ہیں جو اس طرح کے نظام پیش کرتے ہیں۔" "ڈیزائنرز کو اس پر پوری توجہ دینی چاہیے۔"

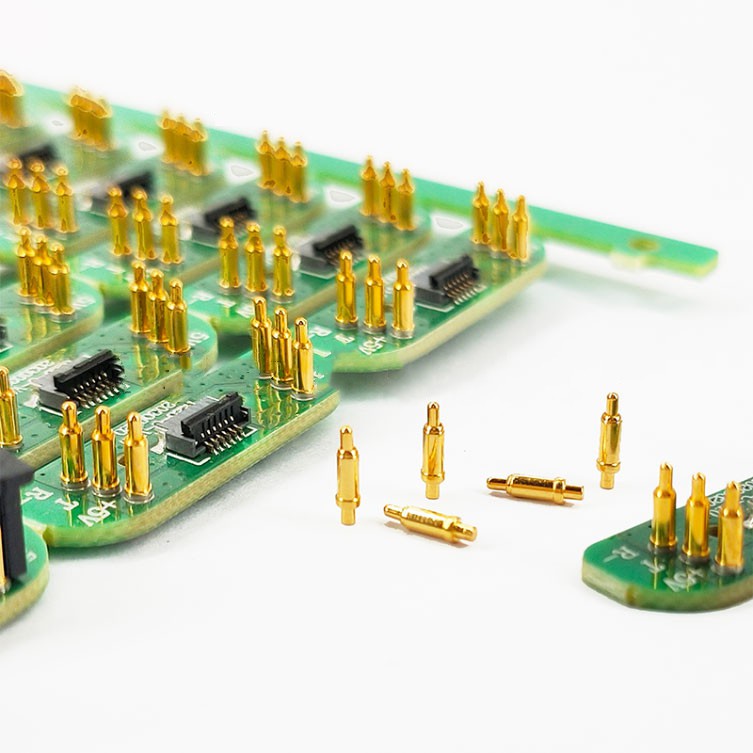

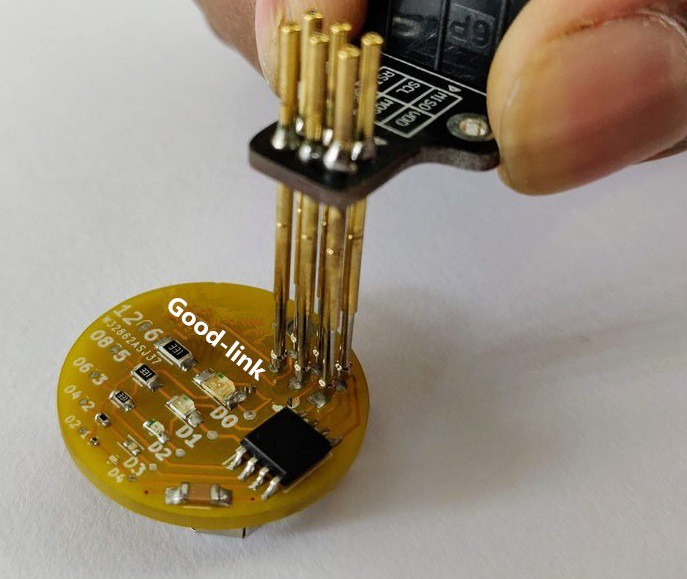

pogopin کنیکٹر مینوفیکچررز کی فراہمی - Shenzhen ZZT Precision Electronics Co., Ltd.

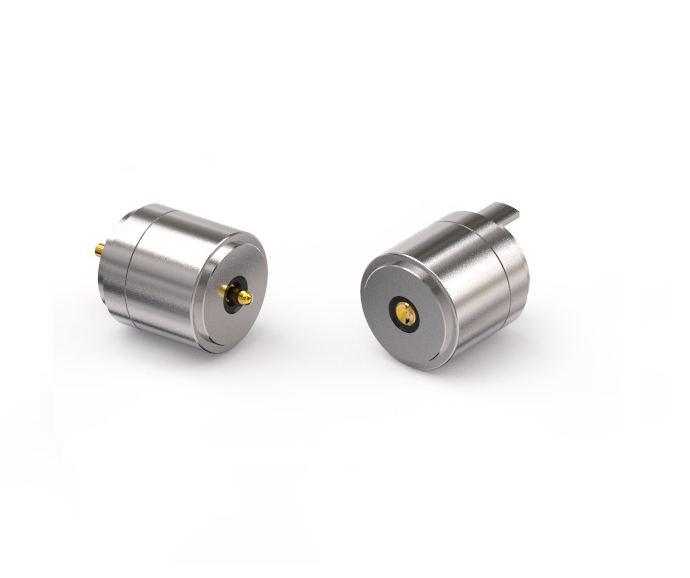

2007 میں قائم کیا گیا، یہ ایک ہائی ٹیک انٹرپرائز ہے جس میں درست کنکشن ہے جس میں اہم عنصر اور بنیادی طور پر ٹیکنالوجی کی ترقی، R&D، پیداوار اور فروخت کو یکجا کیا گیا ہے۔ ہماری اہم مصنوعات POGO PIN، POGO PIN کنیکٹر، مقناطیسی کنیکٹر، مقناطیسی چارجنگ ڈیٹا کیبل، اور جذب کنیکٹر ہیں۔ ہماری مصنوعات سمارٹ پہننے، موبائل کمیونیکیشن، ڈیجیٹل کیمرے، آٹوموبائل، طبی آلات اور دیگر شعبوں میں بڑے پیمانے پر استعمال ہوتی ہیں۔

ہماری ٹیکنالوجی تحقیق اور ترقی، اور مصنوعات کی جدت طرازی مارکیٹ کی ترقی کے سامنے چل رہی ہے۔ مین لینڈ چین اور تائیوان میں سیلز مارکیٹ کو بڑھانے کے علاوہ، کچھ مصنوعات شمالی امریکہ، مغربی یورپ، جنوبی کوریا، جاپان اور دیگر خطوں کو بھی برآمد کی جاتی ہیں۔ Hanze کا مقصد: ایک عالمی شہرت یافتہ برانڈ بنانا اور چین میں سب سے بڑا اور پیشہ ور مقناطیسی کنیکٹر مینوفیکچرنگ بیس بنانا ہے۔

نئی صدی میں، ہم POGO PIN انڈسٹری کے احیاء کو اپنی ذمہ داری کے طور پر لیں گے، ایک مقناطیسی کنکشن انڈسٹری برانڈ کو اپنے مقصد کے طور پر قائم کریں گے، اپنے نیچے سے زمین کے رویے کو جاری رکھیں گے، تندہی سے کام لیں گے، اور حکمت سے کام لیں گے۔ پتھار کے طور پر؛ نئے اور پرانے صارفین کے لیے اعلیٰ معیار کی مصنوعات فراہم کرنے کے لیے اپنی پوری کوشش جاری رکھیں۔ معیاری مصنوعات اور کامل سروس۔
