اب زیادہ سے زیادہ لوگوں نے نقل و حمل، طویل فاصلے کے سفر اور سامان کی ترسیل کے لیے کاریں خریدی ہیں، جنہیں زندگی کا حصہ کہا جا سکتا ہے۔ لوگ زیادہ سے زیادہ وقت کار میں گزارتے ہیں اور بعض اوقات اپنے موبائل فون کا استعمال ویڈیو دیکھنے یا کار میں دفتری کام کے لیے کمپیوٹر آن کرنے کے لیے کرتے ہیں۔ چونکہ لوگ کار میں زیادہ دیر ٹھہرتے ہیں، کار چارجر موبائل فون، لیپ ٹاپ اور دیگر دفتری سامان کو کار میں چارج کر سکتا ہے۔ فطری طور پر، یہ ایک چارجنگ خزانے کی طرح اہم ہے، اور یہ ہر کار کے مالک کے لیے ایک ناگزیر اور اہم لوازمات ہے۔
کار چارجر سگریٹ لائٹر جیک میں ڈالا جاتا ہے، کار کی بیٹری سے چلتا ہے، کار 12V، ٹرک آؤٹ پٹ 24V، اور کار چارجر موبائل فون کے لیے قابل قبول وولٹیج 5V/9V/10V/12V کو تبدیل کرتا ہے، وغیرہ۔ کچھ ہائی پاور کار چارجرز کو بلٹ ان بکس بوسٹ کے ذریعے بھی چلایا جا سکتا ہے جو موبائل فون اور لیپ ٹاپ کو چارج کرنے کے لیے وولٹیج کو 15V اور 20V تک بڑھاتا ہے۔ کم طاقت والے کار چارجرز عام طور پر اسٹیپ ڈاون فن تعمیر کا استعمال کرتے ہیں، جو موبائل فون کی عام چارجنگ کو پورا کر سکتا ہے۔ مثال کے طور پر، درج ذیل دو قسم کے بوسٹڈ ہائی پاور کار چارجرز ہیں۔
موبائل فون کی چارجنگ پاور میں خاطر خواہ اضافے کے ساتھ، بلٹ ان ہائی ایفینسینسی اور ہائی پاور سنکرونس بک بوسٹ سرکٹ کے ذریعے، کار چارجر کی آؤٹ پٹ پاور بھی چارجر کے نقش قدم پر چل پڑی ہے۔ آؤٹ پٹ پاور 100W تک پہنچ گئی ہے، USB PD3 کی اوپری حد۔ کمپیوٹر کا عام استعمال۔

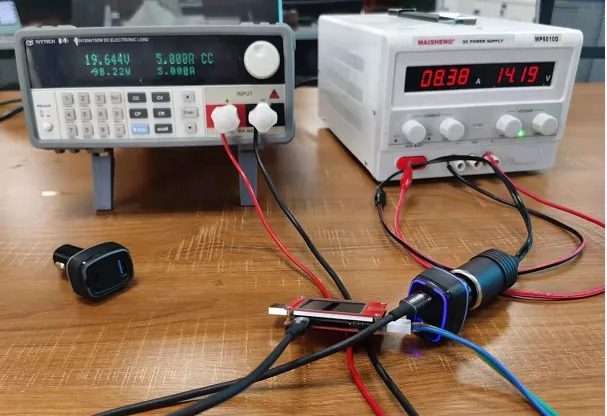

چارجنگ ہیڈ نیٹ ورک نے Zhirong کے ذریعے شروع کیے گئے نئے SW7203 دو طرفہ ہم آہنگی والے بک بوسٹ کنٹرولر کا تجربہ کیا۔ ٹیسٹ 12V ان پٹ کو اپناتا ہے، اور ایک نوٹ بک کی 100W چارجنگ کے منظر کو نقل کرنے کے لیے بوسٹ آؤٹ پٹ 20V5A ہے۔ اینالاگ بیٹری ڈسپلے پینل کا ان پٹ کرنٹ 8.7A تک پہنچ گیا ہے، جس کا مطلب ہے کہ جب ہم کار میں نوٹ بک اور موبائل فون چارج کرنے کے لیے ہائی پاور کار چارجر استعمال کرتے ہیں، تو زیادہ سے زیادہ کرنٹ آؤٹ پٹ کرنٹ کی اوپری حد کے قریب ہو سکتا ہے۔ 10A کے سگریٹ لائٹر کا۔ لوڈ ہائی پاور کار فلنگ آبجیکٹ کے لیے درج ذیل 100W کا ٹیسٹ ہے۔
USB PD کی مقبولیت کے ساتھ، بہت سے برانڈز نے کار چارجرز لانچ کیے ہیں جو 100W آؤٹ پٹ کو سپورٹ کرتے ہیں۔ چارجنگ ہیڈ نیٹ ورک کے ذریعے مختلف کار چارجرز کو ختم کرنے کے ذریعے، یہ تمام کار چارجرز بغیر کسی استثنا کے روایتی کی بجائے ہائی کرنٹ تھمبلز کا استعمال کرتے ہیں۔ مثبت بہار۔
تو اسپرنگ کے بجائے ہائی کرنٹ تھیمبل استعمال کرنے کے کیا فائدے ہیں؟ یہ بہت سے مینوفیکچررز کو موسم بہار کے مثبت کھمبے کے استعمال کو ترک کر سکتا ہے۔ ہائی کرنٹ تھمبل کے بہت سے فوائد ہونے چاہئیں تاکہ مینوفیکچررز اسے متفقہ طور پر استعمال کریں۔ دو مختلف ڈھانچے کے ساتھ thimbles کا اصل استعمال درج ذیل ہے۔

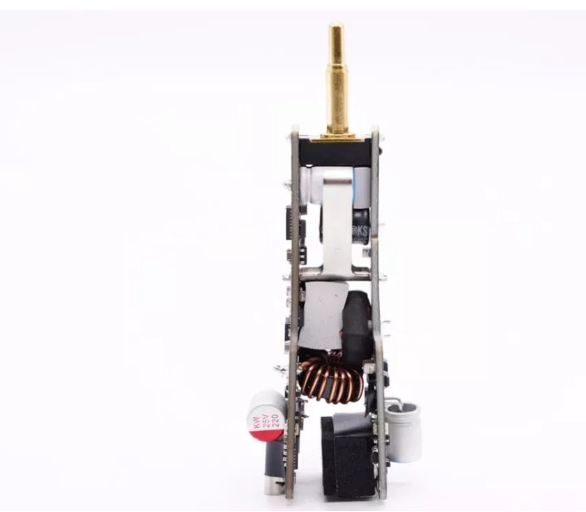

160W کار چارجر میں بلٹ ان 100W آؤٹ پٹ بک بوسٹ سرکٹ اور دو آزاد سٹیپ ڈاؤن سرکٹس ہیں، کل تین آزاد آؤٹ پٹ ہیں، جو 100W پلس 30W پلس 30W کی آؤٹ پٹ پاور فراہم کرتے ہیں۔ اسے جدا کرنے سے دیکھا جا سکتا ہے کہ کار چارجر ویلڈ کرنے کے لیے متعدد سرکٹ بورڈز کے امتزاج کا استعمال کرتا ہے، اور دو بڑے سرکٹ بورڈ مثبت تھمبل کی چھوٹی پلیٹ کے ذریعے جڑے ہوئے ہیں۔
چونکہ ہائی پاور کار چارجر میں بلٹ ان بک بوسٹ سرکٹ ہوتا ہے، اس لیے بہت سے اجزاء ہوتے ہیں اور ڈیزائن زیادہ پیچیدہ ہوتا ہے۔ عام طور پر، ایک سے زیادہ PCBs کو جوڑ کر اندر ویلڈ کیا جاتا ہے۔ انگوٹھے کو چھوٹے بورڈ کے ساتھ سولڈر کرنے سے، ایک طرف، اندرونی سرکٹ بورڈ کے ڈھانچے کو ٹھیک اور سپورٹ کیا جا سکتا ہے۔ دوسری طرف، مثبت تھمبل سے پیدا ہونے والی حرارت کو جب ایک بڑا کرنٹ بہتا ہے تو پی سی بی کے ذریعے بھی ختم کیا جا سکتا ہے تاکہ زیادہ درجہ حرارت POGO PIN کے اندرونی چشمہ کی کارکردگی کو متاثر کرنے سے بچ سکے۔

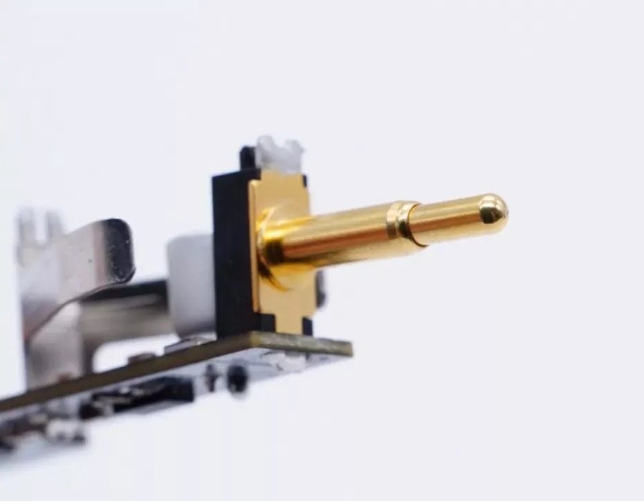

کار چارجر کے مثبت قطب کے لیے استعمال ہونے والا ہائی کرنٹ تھمبل تین حصوں پر مشتمل ہوتا ہے، جو ایک ٹھوس سوئی شافٹ میں تقسیم ہوتے ہیں، جو ایک لچکدار اسپرنگ فراہم کرتا ہے، اور ایک شیل سوئی والی ٹیوب۔ اسپرنگ اور سوئی کے شافٹ کو سوئی کی ٹیوب میں ڈالیں، اور پھر سوئی کے شافٹ کو ٹھیک کرنے کے لیے سوئی کی ٹیوب کے اوپری حصے کو رگڑیں تاکہ انگوٹھے پیدا ہو۔ ان میں سے، انگوٹھے کا سر ٹھوس ہے، اور خول موٹی دیواروں والا ہے، جس میں میکانیکی طاقت اور بہاؤ کی صلاحیت زیادہ ہے۔ پورے عمل کے دوران کرنٹ براہ راست سوئی شافٹ اور سوئی ٹیوب سے بہتا ہے، اور براہ راست رابطہ موسم بہار سے نہیں گزرتا، جو موسم بہار کے گرم ہونے اور عمر بڑھنے کے مسئلے سے بچاتا ہے۔
اور اعلی موجودہ PIN تمام موٹی گولڈ چڑھایا ہوا ہے، اچھے رابطے اور پہننے کی مزاحمت، موٹی دیواریں اور موٹی گولڈ چڑھایا، اور کم مزاحمت کے ساتھ۔ مزید یہ کہ، گولڈ چڑھایا پرت اعلی درجہ حرارت کے حالات میں آکسائڈائز نہیں ہوگی اور اس کی خدمت کی زندگی طویل ہے۔ یہ اعلیٰ درجے کے ہائی پاور کار چارجرز کے لیے ترجیحی مثبت کنکشن کا طریقہ ہے۔
