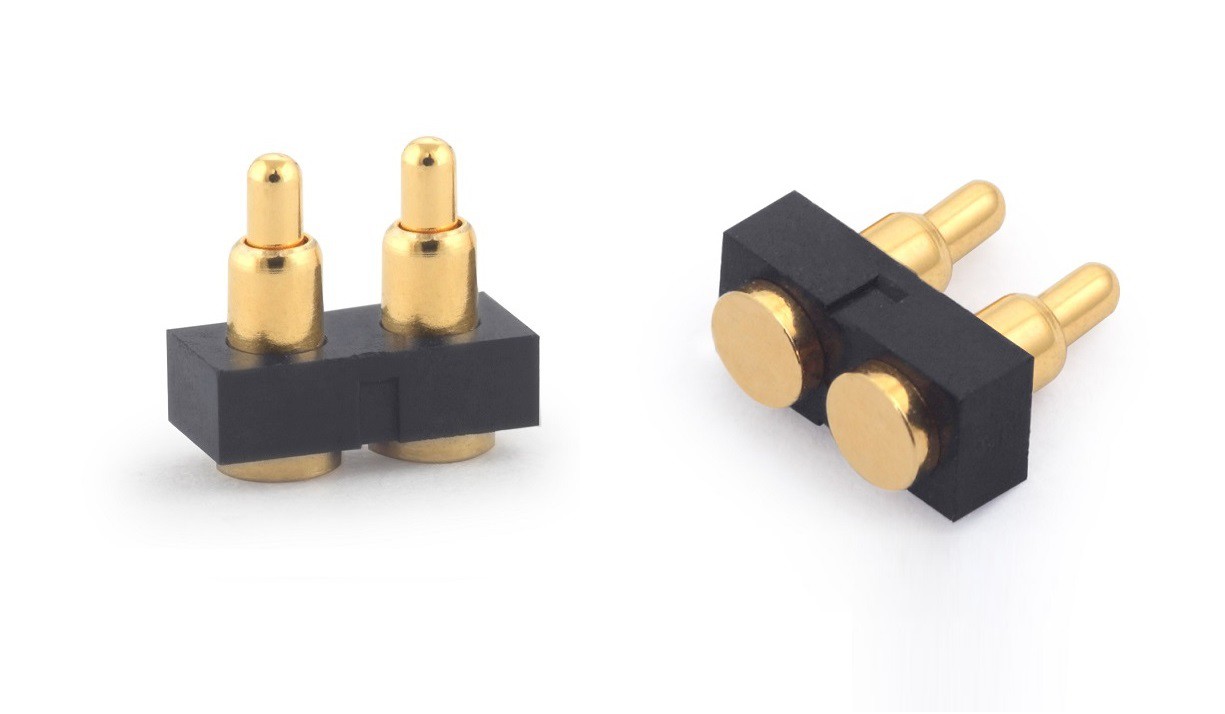

پوگوپین کنیکٹر ٹیکنالوجی میں ایک انقلاب ہے۔
پوگوپین پوگو پن کنیکٹر ٹیکنالوجی میں ایک انقلاب، جیسا کہ اینالاگ سرکٹس ڈیجیٹل سرکٹس کو راستہ فراہم کرتے ہیں اور الیکٹرانک آلات وائرڈ کنکشن سے وائرلیس کنکشن میں منتقل ہوتے ہیں، پوری ڈیوائس کا ڈیزائن بھی ڈیسک ٹاپ سے پورٹیبل تک ترقی کر رہا ہے۔ جیسے جیسے ڈیزائن نقل پذیری کی طرف بڑھتے ہیں، نظام کی پائیداری انتہائی اہم ہو جاتی ہے۔
سسٹم ڈیزائن انجینئرز نے پہلے سے ٹیسٹ شدہ ماڈیولز کو ڈیزائن اور تعمیر کرنا شروع کر دیا ہے، جنہیں پھر بنیادی تعمیراتی تکنیک کے طور پر اسٹیک یا بلائنڈ میٹ کیا جاتا ہے۔ اس کے لیے نانوسکل انٹر کنکشن ڈیوائسز کی ضرورت ہے۔ طبی اور یہاں تک کہ ملٹری/ایرو اسپیس صنعتوں کے مینوفیکچررز اس ماڈیولر سمت میں نظام کو آگے بڑھا رہے ہیں تاکہ پیچیدہ سگنلز کے لیے درکار سائز، وزن اور کرنٹ میں کمی کو پورا کیا جا سکے۔ ان چیلنجوں کا مقابلہ کرنے کے لیے، کنیکٹر کے نئے ڈیزائنوں کو آپس میں جڑنے والے نظاموں کے سائز اور وزن کو کم کرتے ہوئے بہتر برقی کارکردگی اور استحکام کے امتزاج کو ایڈجسٹ کرنا چاہیے۔
سائز اور وزن کا فائدہ
بہتر مشینی، مولڈنگ کا سامان، اور مواد نے تعمیر میں کنیکٹر کے سائز میں مزید کمی کو قابل بنایا ہے۔ اگرچہ دونوں کا سائز اور وزن MIL-PRF-83513 سے ملتا ہے، 21-پوزیشن والے نینو منی ایچر کنیکٹر کا وزن 2.60 گرام کے مساوی چھوٹے D شکل والے کنیکٹر کے مقابلے میں صرف 0.4g ہے۔ اس کے علاوہ، 37 پوزیشن والے چھوٹے D شکل والے کنیکٹرز کو 37-پوزیشن بورڈ ماؤنٹ یا پرنٹ شدہ بورڈ کنیکٹرز سے 4 گنا زیادہ جگہ درکار ہوتی ہے۔
ڈیزائن اور مواد کا انتخاب کامیاب سائز میں کمی کی کلید ہے۔ ڈیزائن کے دل میں لچکدار پن ہیں۔ خصوصی ٹینسائل اینیلنگ خصوصیات کے ساتھ ایک بیریلیم تانبے کے مواد کی ضرورت ہوتی ہے تاکہ رابطے کی اعلی طاقت، کم رابطے کی مزاحمت، اور ہزاروں میٹنگ سائیکلوں میں کارکردگی کو برقرار رکھا جاسکے۔ بیریلیم تانبے کی موٹائی اور لمبائی اور شکل کے لیے کلیدی وضاحتیں مائیکرو مینیچر کنیکٹر پنوں کی طویل زندگی اور طویل مدتی کارکردگی کو یقینی بناتی ہیں۔
موصلیت کا خول زیادہ تر انجیکشن مولڈ مائع کرسٹل پولیمر ہوتا ہے، جس میں کچھ پرانے ڈیزائن پولی فینائل سلفائیڈ استعمال کرتے ہیں۔ جب 0.025" پچ کے نتیجے میں پنوں کے درمیان صرف 10 ~ 11 ملی میٹر کا انسولیٹر ہوتا ہے، اس قسم کی موصلیت اب بھی زیادہ برقرار رکھتی ہے اور ہائی برقی ڈائی الیکٹرک طاقت رکھتی ہے۔ اعلیٰ بھروسے والی PogoPin کنیکٹر باڈیز کو پلگ اِن اور کم وائبریشنز کے لیے استعمال کیا جا سکتا ہے جو انسولیٹنگ مواد سے بنی ہے، لیکن زیادہ تر ہائی وائبریشن اور ہائی شاک ایپلی کیشنز کو دھاتی دیواروں کی ضرورت ہوتی ہے۔
پائیدار وشوسنییتا
استحکام اچھی تنصیب کے ڈیزائن پر منحصر ہے۔ سخت ایپلی کیشنز میں PogoPin کنیکٹرز کی طاقت کو جانچنے کے لیے قوت اور سرعت اہم عوامل ہیں۔ مناسب بڑھتے ہوئے بریکٹ کی بدولت، نینو-پوگو پین کنیکٹر 10000Gs سے زیادہ کمپن اور جھٹکے سے گزر سکتا ہے، جیسے کہ آگ اور لانچ کے حالات میں۔
نینو سرکلر کنیکٹر
مائیکرو سرکلر کنیکٹر (0.050" پچ) نینو سرکلر پوگو پین کنیکٹرز کے مقابلے بڑے ہیں۔ جب پنوں اور ساکٹ کے ساتھ 0.025"؛ پچ، اسی سرکلر ایریا میں، 4 گنا زیادہ آپس میں جڑنے والے آلات استعمال کریں۔ زیادہ تر نئے سرکٹس کو 1A سے کم کرنٹ کی ضرورت ہوتی ہے کیونکہ ڈیجیٹل پروسیسنگ کیبل اسمبلی میں نینو سرکلر کنیکٹرز کو ایڈجسٹ کرنے کے لیے چھوٹے گیج تاروں کو استعمال کرنے کی اجازت دیتی ہے۔ اس طرح باہمی ربط کے نظام کا مجموعی وزن اور قطر بہت کم ہو جاتا ہے۔ نینو کیبلز کا ایک اضافی فائدہ لچک میں اضافہ ہوتا ہے، کیونکہ چھوٹے قطر کی کیبلز کو سخت رکاوٹ والے مقامات پر روٹ کرنا آسان ہوتا ہے۔
ایپلی کیشن کے لحاظ سے نینو سرکلر کنیکٹرز کی بہت سی طرزیں ہیں، دھاتی شیل قسم کے نینو سرکلر کنیکٹرز سب سے زیادہ پائیدار ہیں، بہترین تناؤ سے نجات اور ہینڈل میکانزم کے ساتھ۔ ان میں شیلڈ کیبلز کے لیے 360 فیرولز موجود ہیں اور ان کو حمل سے محفوظ رکھنے کے لیے ماحولیاتی طور پر سیل کر دیا گیا ہے۔ عام طور پر، ان کا استعمال ریموٹ ڈیٹیکٹر، سینسرز، اور آلات کو ڈیوائس کے فرنٹ پینل سے جوڑنے کے لیے کیا جاتا ہے۔ نینو سرکلر کنیکٹرز کو سسٹم انجینئر' کے اپنے آلے میں مولڈ یا انسٹال کیا جاتا ہے۔ یہ نقطہ نظر زیادہ تر جگہ بچاتا ہے اور ڈیوائس یا ڈٹیکٹر کو اپنی مکمل موٹر اور مکینیکل کنیکٹر رکھنے کی اجازت دیتا ہے۔
