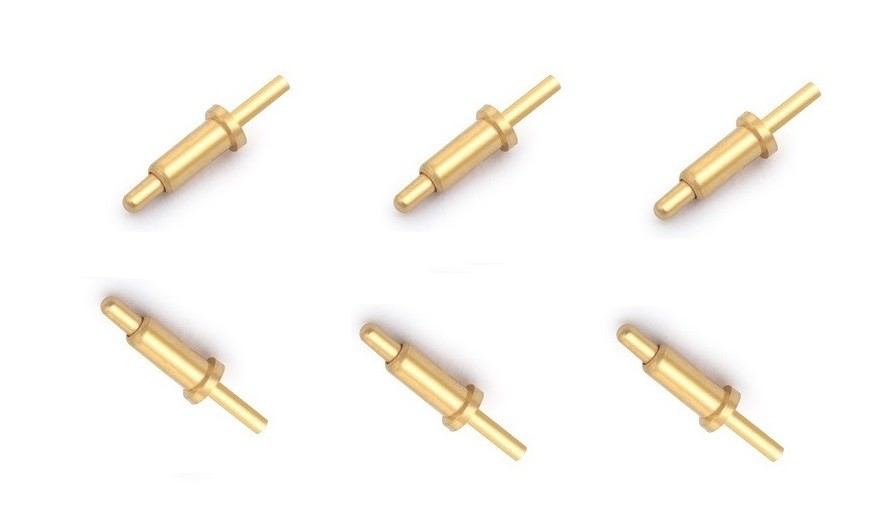

ڈپ اسپرنگ سے بھری ہوئی پوگو پن
ڈوئل ان لائن پیکج پوگو پن (انگریزی: dual in-line package)، جسے DIP پیکیج یا DIP پیکیج کے نام سے بھی جانا جاتا ہے، جسے مختصراً DIP یا DIL کہا جاتا ہے، مربوط سرکٹس کے لیے ایک پیکیجنگ کا طریقہ ہے۔ انٹیگریٹڈ سرکٹ کی شکل ایک مستطیل ہے۔ سائیڈ پر دھاتی پنوں کی دو متوازی قطاریں ہیں، جنہیں پوگو پن ہیڈر کہتے ہیں۔ ڈی آئی پی پیکڈ اجزاء کو پرنٹ شدہ سرکٹ بورڈ پر چڑھائے ہوئے سوراخوں میں سولڈر کیا جا سکتا ہے، یا ڈی آئی پی ساکٹ میں ڈالا جا سکتا ہے۔

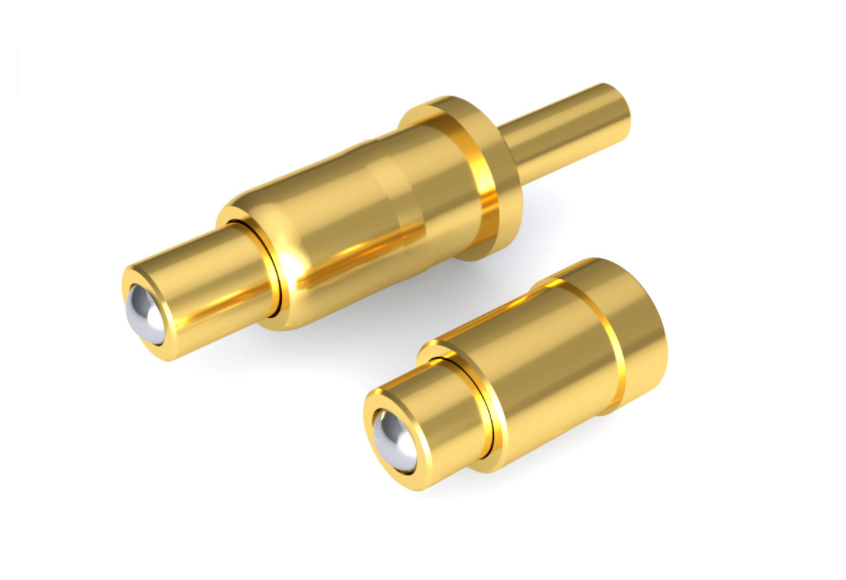

ڈپ اسپرنگ سے بھری ہوئی پوگو پن
ڈی آئی پی پوگو پن پیکڈ سی پی یو چپ میں پن کی دو قطاریں ہیں جنہیں ڈی آئی پی ڈھانچے کے ساتھ چپ ساکٹ میں داخل کرنے کی ضرورت ہے۔ بلاشبہ، اسے براہ راست ایک سرکٹ بورڈ میں بھی ڈالا جا سکتا ہے جس میں سولڈر ہولز کی ایک ہی تعداد اور سولڈرنگ کے لیے جیومیٹرک انتظامات ہوں۔ پنوں کو پہنچنے والے نقصان سے بچنے کے لیے ڈی آئی پی پیک شدہ چپس کو خصوصی احتیاط کے ساتھ چپ ساکٹ سے پلگ اور ان پلگ کیا جانا چاہیے۔ DIP پیکیج کے ڈھانچے کی شکلیں ملٹی لیئر سیرامک DIP DIP، سنگل لیئر سیرامک DIP DIP، لیڈ فریم DIP ہیں (بشمول گلاس سیرامک سیلنگ کی قسم، پلاسٹک پیکیجنگ ڈھانچہ کی قسم، سیرامک کم پگھلنے والے شیشے کی پیکیجنگ کی قسم) انتظار کریں۔
ڈپ اسپرنگ سے بھری ہوئی پوگو پن
عام طور پر استعمال ہونے والا DIP پیکیج JEDEC کے معیار کے مطابق ہے، اور دو پنوں کے درمیان پچ (پچ) {{0}}.1 انچ (2.54 ملی میٹر) ہے۔ پنوں کی دو قطاروں کے درمیان فاصلہ پنوں کی تعداد پر منحصر ہے، سب سے عام ہے 0.3 انچ (7.62 ملی میٹر) یا 0.6 انچ (15.24 ملی میٹر) )۔ دیگر کم عام فاصلے ہیں 0.4" (1{{20}.16mm) یا 0.9" (22.{19}}mm)، اور کچھ پیکیجز میں 0.07" (1.778mm) پچ اور 0.3" 0.6" یا 0.75" لائن اسپیسنگ ہوتی ہے۔
سابق سوویت یونین اور مشرقی یوروپی ممالک میں استعمال ہونے والے DIP-pogo پن پیکج تقریباً JEDEC معیار کے قریب ہیں، لیکن امپیریل 0.1 انچ (2.54 ملی میٹر) کی بجائے میٹرک 2.5 ملی میٹر پچ استعمال کریں۔
DIP پیکج میں پنوں کی تعداد ہمیشہ ایک برابر ہوتی ہے۔ {{0}}.3" لائن اسپیسنگ کے ساتھ، 8 سے 24 پن کاؤنٹ جوائنٹ ہوتے ہیں، اور 4 یا 28 پنوں والے پیکجز کبھی کبھار دیکھے جاتے ہیں۔ جوائنٹ پن کی گنتی 24، 28، 32، یا 40 ہوتی ہے اگر قطار فاصلہ 0.6 انچ ہے، اور 36، 48، یا 52 پن والے پیکجز بھی دستیاب ہیں۔ CPUs جیسے Motorola 68000 اور Zilog Z180 کی پن کاؤنٹ 64 ہے، جو کہ عام طور پر استعمال ہونے والے DIP پیکج کے لیے زیادہ سے زیادہ پن کاؤنٹ ہے۔
