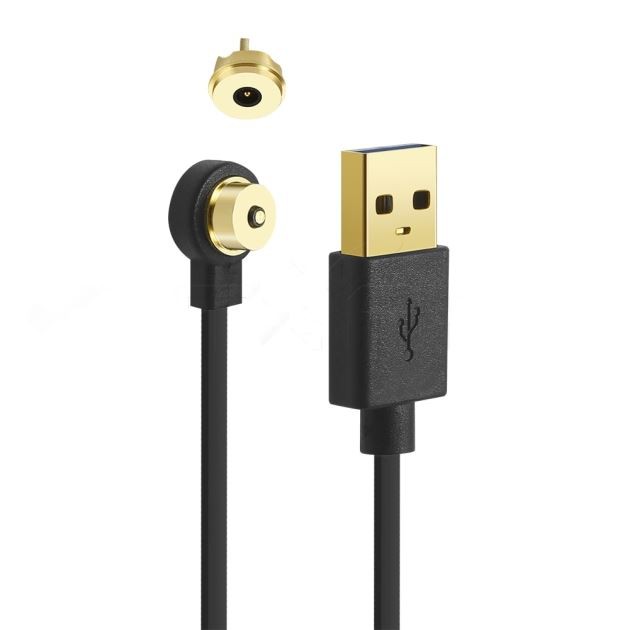

پوگو پن کنیکٹر رابطہ کے لیے تقاضے
سب سے پہلے، رابطے کے اختتام کے ڈیزائن کی ضروریات:
رابطہ کی ایک غیر معیاری قسم ہے۔ یہ مکمل مشین کی کیبل کی ضروریات کے مطابق ڈیزائن کیا گیا ہے۔ پلگ ان اینڈ کا سائز، پروڈکٹ کی تنصیب کا فارم، ظاہری شکل کا طریقہ، اور کیبل کی تفصیلات کا پہلے تعین کرنا ضروری ہے۔ جب کیبل کا تعین نہیں کیا جا سکتا ہے، تو اس اصول پر عمل کرنا ہے کہ وائرنگ ہول کو رابطہ پارٹ نمبر کے مطابق ڈیزائن کیا جائے۔ وائرنگ ہول کو بڑے وائر گیج تاروں کی ضروریات کو پورا کرنا چاہیے۔ تار کے بنیادی تار کے قطر اور ویلڈنگ کپ کے اندرونی قطر کا تناسب عام طور پر 0.5-0.7 ہوتا ہے۔ کسی تار کو جوڑتے وقت، ڈیزائن کا اصول یہ ہے کہ کیبل کور کا قطر اور رابطے کے کنکشن ہول ایک دوسرے کے ساتھ ہم آہنگ ہونا چاہیے، اور تار کے کور تار کے قطر کا تناسب ویلڈنگ کے اندرونی قطر کے ساتھ ہونا چاہیے۔ سوراخ عام طور پر 0.6-0.8 ہوتا ہے۔
دوسرا، رابطہ اختتامی فارم کی ضروریات:
پوگو پن کنیکٹر میں، رابطہ کنیکٹر کا ایک اہم حصہ ہے، اور اس کا بنیادی کام سگنلز کو منتقل کرنا ہے۔ کنیکٹر ڈیزائن میں، رابطہ دو حصوں پر مشتمل ہوتا ہے: ملاوٹ کا اختتام اور دم کا اختتام۔ ملن کا اختتام عام طور پر لچکدار حصوں اور سخت حصوں پر مشتمل ہوتا ہے تاکہ کنیکٹر پلگ اور ساکٹ کے درمیان رابطے کی وشوسنییتا کو یقینی بنایا جا سکے۔ رابطے کا اختتام سامان کے درمیان کیبل کنکشن، پرنٹ شدہ بورڈز، یا کیبل کے درمیان کیبل کنکشن کا احساس کر سکتا ہے بورڈ اور بورڈ کے درمیان انٹرکنکشن کیبل کنکشن میں استعمال کیا جاتا ہے. کنیکٹر کے ٹرمینل سرے میں ویلڈنگ وائر کی قسم، ایک کرمپنگ وائر کی قسم، اور ایک موصلیت چھیدنے کی قسم (IDC، سولڈر لیس وائنڈنگ کی قسم، پرنٹ شدہ بورڈ پر استعمال ہوتی ہے، رابطہ ٹرمینل کنکشن کی شکلوں میں سیدھی ویلڈنگ، موڑنے والی ویلڈنگ، سطح کی چڑھائی، اور ویلڈنگ فری پریس ان ٹائپ۔
