POGO PIN ڈیزائن اور مینوفیکچرنگ کا عمل
مناسب POGO پن کا انتخاب کیسے کریں۔
1. ایک اچھے POGO PIN کو درج ذیل تین نکات کو پورا کرنے کی ضرورت ہے:
① قابل اعتماد معیار
②مستحکم کارکردگی
③ ضروریات کو پورا کریں۔
آرڈرز کی بروقت فراہمی بھی بہت ضروری ہے۔ تحقیق کرنے کے لیے POGO PIN کنیکٹر بنانے والے کے پاس جانا بہتر ہے۔ فیکٹری کا پیمانہ، کامیاب حل، پروسیسنگ کا سامان، پیداواری صلاحیت، اور R&D صلاحیت، سبھی براہ راست مصنوعات کے معیار، ترسیل کی صلاحیت اور تکنیکی مدد کو متاثر کرتے ہیں۔ Zhongzhengtian کے ڈیزائن اسکیم، بڑے پیمانے پر پیداواری لاگت، اور صنعت میں سامان کی ترسیل کی صلاحیت میں فوائد ہیں۔ مواصلات کے لئے فیکٹری میں آنے والے دوستوں کو خوش آمدید.
POGO PIN تین، تین اور چار اصولوں کی پیروی کرتا ہے۔
1.40 فیصد مسائل ڈیزائن سے پیدا ہوتے ہیں۔
سامنے والے سرے کا ڈیزائن غیر معقول ہے، اور پچھلا سرا بیکار ہے (مثال کے طور پر، تھمبل نوزل پلاسٹک کے ہوائی جہاز سے اونچا ہے، PIN سوئی کا فاصلہ فاسد ہے، وغیرہ)۔
2.30 فیصد مسائل مواصلات سے پیدا ہوتے ہیں۔
ابتدائی مرحلے میں، مختلف تکنیکی تقاضوں کا ابلاغ واضح نہیں تھا، اور مصنوعات کا حقیقی استعمال واضح نہیں تھا، جو کہ اکثر مسائل کی ایک اہم وجہ بھی تھی (مثال کے طور پر RF تھمبل کو چارجنگ کی انگلی کے طور پر استعمال کیا جاتا ہے۔ باکس، اصل کام کی اونچائی ڈرائنگ سے مماثل نہیں ہے، درمیانی فاصلے کی تصدیق نہیں ہوئی ہے، وغیرہ)۔ گاہک کی عملی ضروریات اور درخواست کے دائرہ کار کو سمجھیں، اور زیادہ معقول طریقے سے پوگو پن کی وضاحتیں اور پیرامیٹرز کی سفارش کر سکتے ہیں۔
3.30 فیصد مسائل اس عمل سے پیدا ہوتے ہیں۔
پروڈکٹ کی اسمبلی میں متعدد طریقہ کار ہوتے ہیں، اور POGO پن کو مینوفیکچرنگ کے عمل میں غلط آپریشن کی وجہ سے ناقابل تلافی نقصان پہنچا ہے (مثال کے طور پر نوزل کا خراب ہونا، پائپ میں غیر ملکی اشیاء، SMT پھینکنا وغیرہ)۔

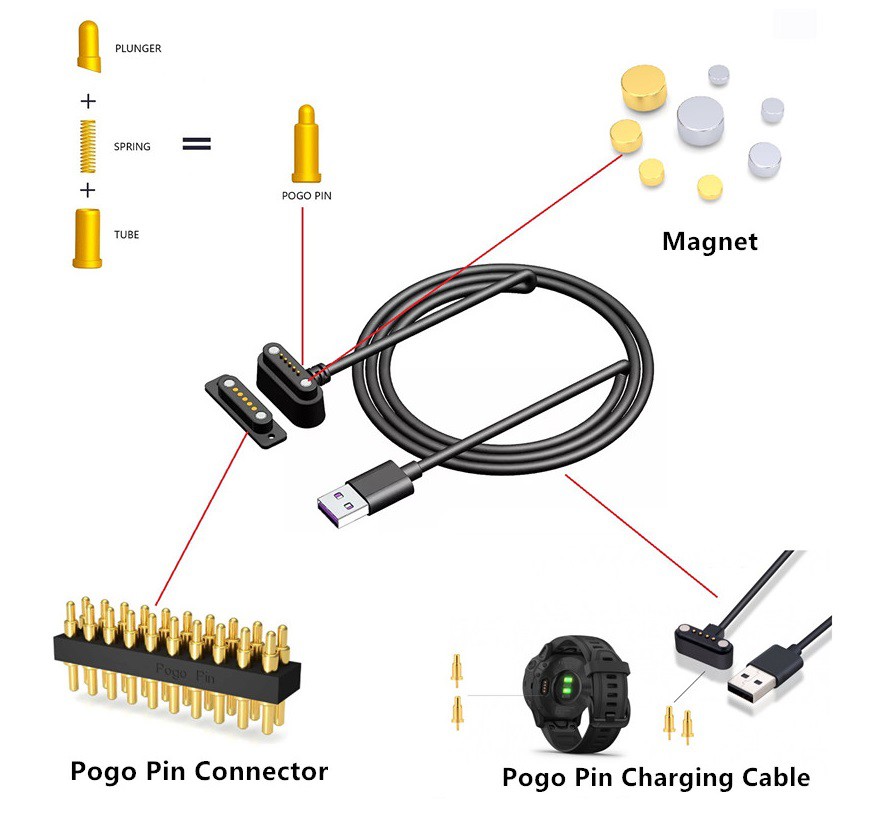

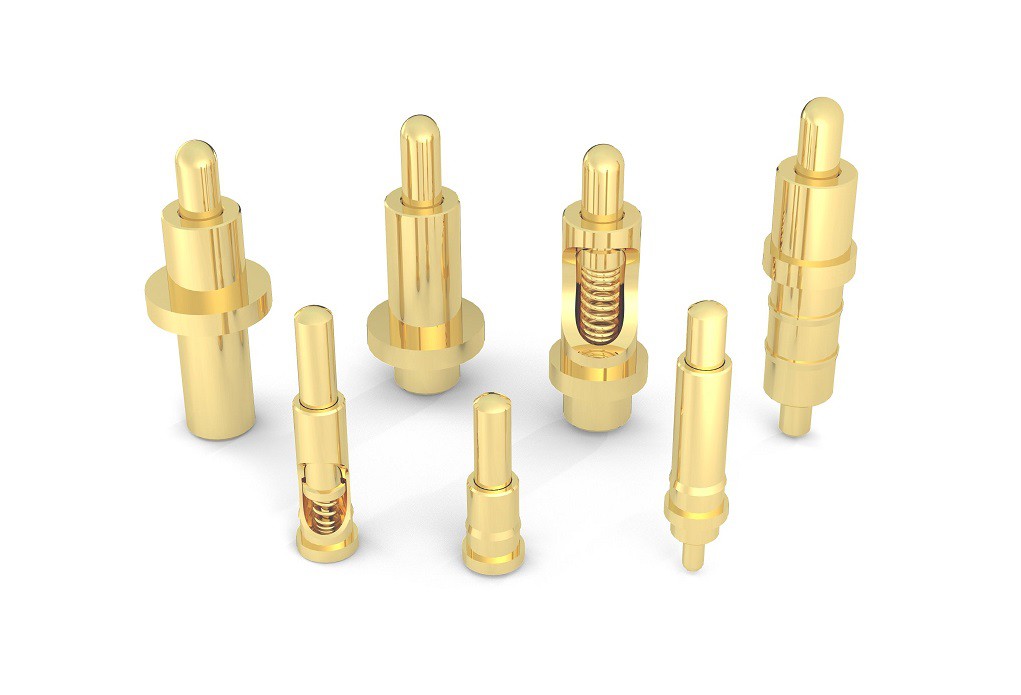

POGO PIN کا بنیادی تعارف

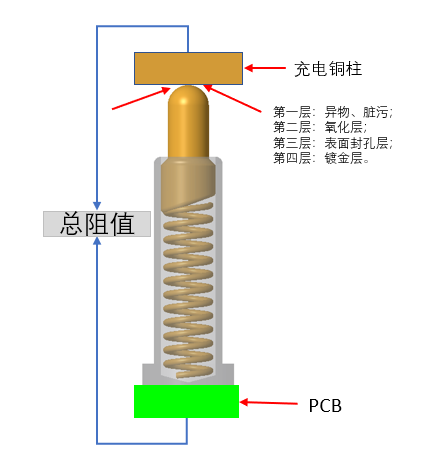

POGO پن کا ڈھانچہ بیولڈ کیوں ہوتا ہے: پوگو پن کے پلنجر کا نچلا حصہ عام طور پر بیولڈ ڈھانچہ ہوتا ہے۔ بیولڈ ڈھانچے کا کام اس بات کو یقینی بنانا ہے کہ پوگو پن سوئی (پلنگر) کو سوئی کی اندرونی دیوار (ٹیوب) کے ساتھ رابطے میں رکھے جب یہ کام کر رہا ہو تاکہ کرنٹ بنیادی طور پر گزرے۔ پوگو پن کے استحکام اور کم رکاوٹ کو یقینی بنانے کے لیے گولڈ چڑھایا ہوا سوئی (پلنگر) اور سوئی (ٹیوب)۔
POGO PIN گول سر ڈھانچہ کیوں استعمال کرتا ہے؟ چونکہ پوگو پن عموماً نسبتاً چھوٹا ہوتا ہے، اس لیے درکار لچک اتنی مضبوط نہیں ہوتی۔ اگر اسے پاور بینک یا لائٹنگ پر استعمال کیا جائے تو لچک چار یا پانچ سو گرام یا ایک یا دو کلو گرام تک ہوتی ہے۔ قدرتی طور پر، اسے فلیٹ بنانا بہتر ہے۔ ، فلیٹ سر میں ایک بڑا رابطہ علاقہ ہے، اور اس کی قوت رابطے کی سطح پر آکسائڈ کی پرت کو مکمل طور پر رابطہ کرنے کے لیے توڑنے کے لیے کافی ہے۔ زیادہ تر گول ہیڈز TWS بلوٹوتھ ہیڈسیٹ اور سمارٹ بریسلیٹ گھڑیوں پر استعمال ہوتے ہیں۔ زیادہ سے زیادہ لچکدار قوت 150 گرام سے زیادہ نہیں ہو گی (چارجنگ باکس کے انگوٹھے کی لچکدار قوت 20-35gf کے درمیان ہے)، اور سطح اور سطح کے درمیان رابطے کی لچکدار قوت منتشر ہو جائے گی، اور تانبا ہیڈ فون کے آخر میں کالم نہیں ٹوٹے گا۔ آکسائڈ پرت کافی نہیں ہے، جس کے نتیجے میں ناکافی رابطہ اور ناقص رابطہ ہوتا ہے۔ اس وقت، اگر ایک گول سر کا ڈھانچہ نقطہ سے سطح کا رابطہ کرنے کے لیے استعمال کیا جاتا ہے، تو لچکدار قوت ایک نقطے پر جمع ہو جاتی ہے، اور رابطہ قدرتی طور پر بہت زیادہ کافی ہوگا۔
کارکردگی کا پیرامیٹر/کارکردگی کا پیرامیٹر
اہم کارکردگی کے پیرامیٹرز
A. ورکنگ وولٹیج: 12 وولٹ ڈی سی سے کم
B. شرح شدہ کرنٹ: 1۔{1}} ایمپیئرز /پن
C. کام کرنے کا درجہ حرارت: -40 ڈگری سے 85 ڈگری تک۔
D. ذخیرہ کرنے کا درجہ حرارت: 25 ڈگری جمع /-3 ڈگری۔
E. کام کرنے والے ماحول میں نمی: 10 فیصد RH سے 90 فیصد RH
F. پائیداری (زندگی): 10،000 سائیکل۔
G. رابطہ رکاوٹ: 200 mOhm زیادہ سے زیادہ۔ @ ورکنگ اسٹروک
(کام کرنے والے اسٹروک کے دوران: 200mOhm/زیادہ سے زیادہ)

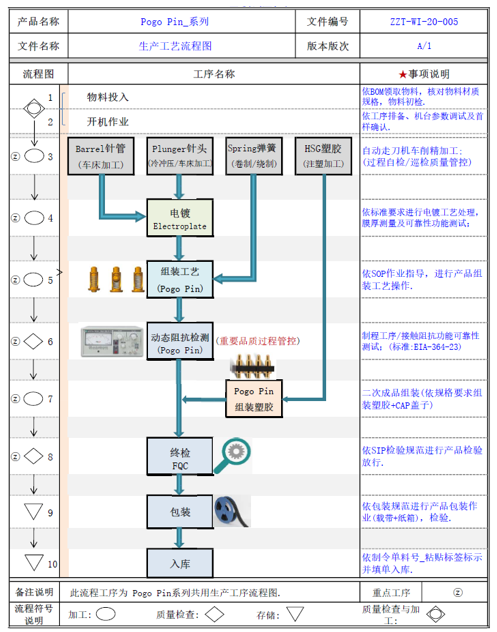

بنانے کا عمل/制造工艺
پروڈکٹ اسمبلی کا طریقہ

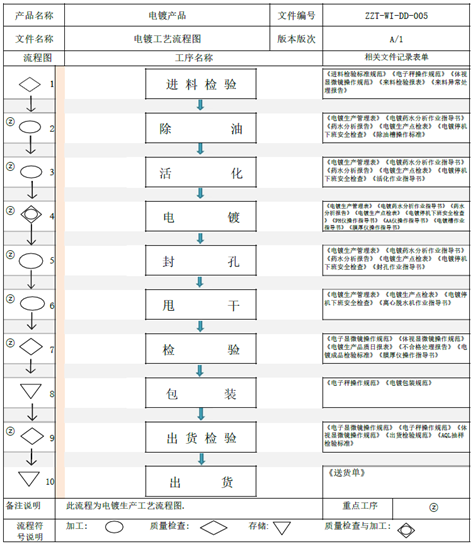

الیکٹروپلاٹنگ عمل کا بہاؤ
فرنٹ اینڈ ڈیزائن میں کن پیرامیٹرز کی تصدیق کی ضرورت ہے۔
① PCB بورڈ سے ائرفون کے سرے پر تانبے کے کالم کی رابطہ سطح تک فاصلے کی تصدیق کریں (یعنی POGO PIN کی کام کی اونچائی)۔
② پی سی بی بورڈ سے چارجنگ باکس کی پلاسٹک کی سطح تک فاصلے کی تصدیق کریں (یعنی POGO پن سوئی ٹیوب کی زیادہ سے زیادہ اونچائی، سوئی ٹیوب اس اونچائی سے زیادہ نہیں ہونی چاہیے)۔
③ پن کی سوئی کے مرکز اور دائرے کے مرکز کے درمیان فاصلے کی تصدیق کریں۔
(SMT پیچنگ کے دوران مداخلت کو روکنے کے لیے بعد میں ٹیپ کرتے وقت ٹوپی کے سائز کی تصدیق کریں)۔
④ پی سی بی بورڈ کے سائز اور بورڈ کے نیچے کی جگہ کی تصدیق کریں۔
(POGO PIN کے لیے بہتر اور بہتر بنایا گیا)۔
PS: پی سی بی بورڈ کا قطر 1.6 ملی میٹر ہونے کی سفارش کی جاتی ہے، اور انگوٹھے کو تھرو بورڈ ڈھانچے میں بنانے کی سفارش کی جاتی ہے تاکہ اثر بہتر ہو اور اس کے درج ذیل فوائد ہوں: ① پیچ مضبوط ہے؛ ② سوئی ٹیوب کی جگہ بڑھ گئی ہے، سوئی کو پہلے سے زیادہ دبایا جاتا ہے، اور رابطہ زیادہ کافی ہے۔
سوئی کے نچلے حصے کو کیوں بیول کیا جانا چاہئے: اگر اسے چپٹا بنا دیا جائے تو، کرنٹ اسپرنگ کے ذریعے چلایا جائے گا، جس کی اسپرنگ پر زیادہ ضرورت ہوتی ہے، اور اسپرنگ اتنی پتلی ہوتی ہے کہ اسے جلانا آسان ہوتا ہے۔
