الیکٹرانک مصنوعات کے اندرونی کنکشن کی وشوسنییتا کو کیسے یقینی بنایا جائے؟
الیکٹرانک مصنوعات جیسے اسمارٹ فونز، پورٹیبل ڈیوائسز، اور پہننے کے قابل آلات چین میں بتدریج مقبول ہورہے ہیں، اور تنگ-پچ بورڈ ٹو بورڈ اسپرنگ تھمبل کنیکٹر کے استعمال کی فریکوئنسی میں بھی اضافہ ہوا ہے۔ صارفین کے طور پر، ایک ٹھنڈی مصنوعات کے تجربے کا حصول ایک نہ ختم ہونے والی مانگ ہے، اور ہلکی اور پتلی مصنوعات زیادہ فیشن بن گئی ہیں۔ تاہم، بہار تھمبل کنیکٹر کے مینوفیکچررز کے لیے، الیکٹرانک مصنوعات کے اندرونی رابطوں کی وشوسنییتا کو یقینی بنانے کا طریقہ ایک مسئلہ بن گیا ہے۔

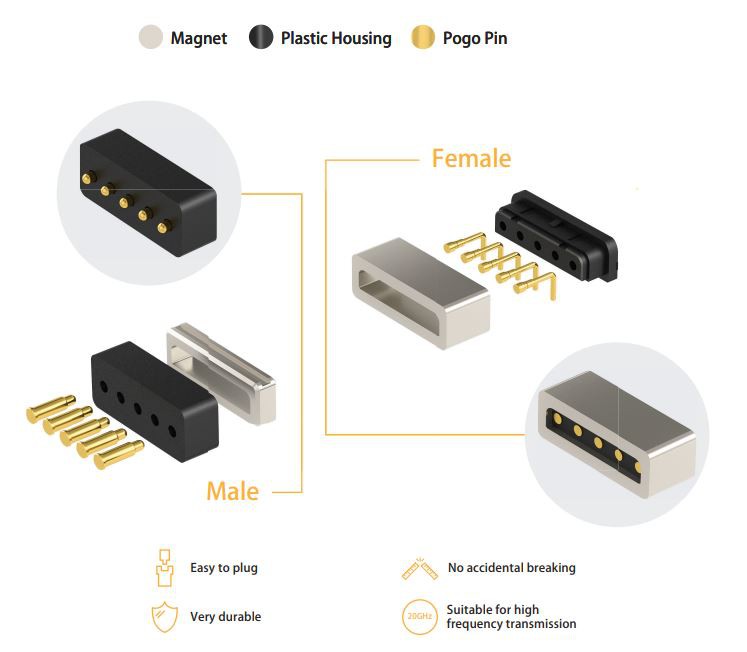

عام طور پر، پوگو پن کنیکٹر دو PCBs یا PCB اور FPC کو مکینیکل اور برقی کنکشن کا احساس کرنے کے لیے استعمال کیا جاتا ہے۔ اس کی خصوصیت یہ ہے کہ نر اور مادہ اسپرنگ تھیمبل پوگو پن کنیکٹر جوڑے ہوئے ہیں، اس لیے اسپرنگ تھیمبل پوگو پن کنیکٹر کے پلاسٹک باڈی اور ٹرمینل میں سخت مماثلت کے تقاضے ہیں۔
لچکدار کنکشن، انسٹال کرنے میں آسان، جدا کرنے میں آسان۔
موجودہ بورڈ ٹو بورڈ تمام انتہائی کم اونچائیوں پر مشتمل ہے تاکہ جسم کی موٹائی کو کم کیا جاسکے۔ موجودہ دنیا کا مختصر ترین بورڈ ٹو بورڈ اسپرنگ تھمبل کنیکٹر مجموعہ اونچائی 0.6 ملی میٹر ہے۔ مصنوعات کی موٹائی کو کم سے کم کرنا کنکشن کا کردار ادا کرتا ہے، اور اس کی وجہ سے مارکیٹ میں زیادہ سے زیادہ انتہائی پتلے موبائل فون آئے ہیں۔
رابطہ ڈھانچہ مضبوط ماحولیاتی مزاحمت رکھتا ہے، نہ صرف لچکدار بلکہ ایک" ٹھوس کنکشن" اعلی رابطے کی وشوسنییتا کے ساتھ۔ ساکٹ اور پلگ کی مشترکہ قوت کو بہتر بنانے کے لیے، فکسڈ دھاتی حصے اور رابطہ والے حصے میں ایک سادہ تالا منتخب کیا جاتا ہے۔ بکل میکانزم نہ صرف امتزاج کی قوت کو بہتر بناتا ہے بلکہ تالا لگاتے وقت زیادہ پلگ ان اور پل آؤٹ کا احساس بھی فراہم کرتا ہے۔ اور کچھ مینوفیکچررز رابطے کی وشوسنییتا کو بہتر بنانے کے لیے دوہری رابطہ ڈھانچہ فراہم کرتے ہیں۔ پنوں کی پچ بھی تنگ اور تنگ ہو گئی ہے۔ موجودہ موبائل فون بنیادی طور پر 0.4mm پچ ہے۔ فی الحال، Panasonic، JAE، اور دیگر مینوفیکچررز نے 0.35mm پچ تیار کی ہے، جو انڈسٹری میں اب تک کا سب سے تنگ بورڈ ٹو بورڈ اسپرنگ تھمبل کنیکٹر ہونا چاہیے۔ 0.35mm پچ اس وقت بنیادی طور پر ایپل موبائل فونز اور گھریلو ہائی اینڈ ماڈلز میں استعمال ہوتی ہے۔ اس کا اطلاق حالیہ برسوں میں ترقی کی سمت ہو گا۔ اس کا حجم سب سے چھوٹا، سب سے زیادہ درستگی، اعلیٰ کارکردگی، اور دیگر فوائد ہیں، لیکن اس میں پیچ اور دیگر معاون ٹیکنالوجیز کے تقاضے ہیں۔ یہ بھی زیادہ ہے۔ یہ سب سے اہم مسئلہ ہے جسے بہت سے اسپرنگ تھمبل پوگو پن کنیکٹر مینوفیکچررز کو حل کرنے کی ضرورت ہے، بصورت دیگر، پیداوار کی شرح بہت کم ہوگی۔
ایس ایم ٹی کے عمل کی ضروریات کو پورا کرنے کے لیے، پوری پروڈکٹ کے ٹرمینل سولڈرنگ ایریا میں اچھی ہم آہنگی کی سختی سے ضرورت ہے۔ صنعت کا معیار عام طور پر 0.10 ملی میٹر (زیادہ سے زیادہ) ہے، دوسری صورت میں، یہ پی سی بی کے ساتھ خراب سولڈرنگ کا سبب بنے گا اور مصنوعات کے استعمال کو متاثر کرے گا۔ اثر و رسوخ.
الٹرا نرو بورڈ ٹو بورڈ اسپرنگ تھمبل پوگو پن کنیکٹر میں الیکٹروپلاٹنگ کے عمل کے لیے نئے تقاضے ہیں۔ 0.6 ملی میٹر کی اونچائی والی مصنوعات اور 0.4 ملی میٹر سے کم اونچائی والی واحد مصنوعات کے لیے، اس بات کو کیسے یقینی بنایا جائے کہ پروڈکٹ کی گولڈ پلیٹنگ کی موٹائی اور ٹن کا اثر اوپر نہ جائے؟ یہ موسم بہار کے تھمبل کنیکٹرز کے چھوٹے بنانے میں سب سے اہم مسئلہ ہے۔ موجودہ صنعت کا عام رواج یہ ہے کہ گولڈ چڑھائی ہوئی تہہ کو لیزر کے ذریعے ہٹا دیا جائے تاکہ سولڈرنگ کے راستے کو روکا جا سکے، تاکہ ٹن پر چڑھنے سے روکنے کے مسئلے کو حل کیا جا سکے۔ تاہم، اس ٹیکنالوجی کے نقصانات ہیں، یعنی سونے کو چھیلنا۔ ایک ہی وقت میں، لیزر نکل چڑھانے کی تہہ کو نقصان پہنچائے گا، تاکہ تانبا ہوا کے سامنے آ جائے، جس سے سنکنرن اور زنگ لگ جاتا ہے۔
