TWS ائرفون اینٹینا کو کیسے ڈیزائن کیا جائے؟
بلوٹوتھ ماڈیول کے ایک اہم حصے کے طور پر، TWS ہیڈسیٹ بلوٹوتھ اینٹینا بھی TWS ہیڈسیٹ میں اہم کردار ادا کرتا ہے۔ بلوٹوتھ اینٹینا کا ڈیزائن اور ہیڈسیٹ کے ساتھ اس کی مناسبیت بلوٹوتھ کمیونیکیشن کے ٹرانسمیشن کوالٹی کو بہتر بنانے میں مدد کرتی ہے، اس طرح صارف کے حقیقی تجربے کو بہتر بناتا ہے۔
موجودہ TWS ہیڈسیٹ میں، بڑے پیمانے پر استعمال ہونے والے بلوٹوتھ انٹینا بنیادی طور پر چار اقسام میں تقسیم کیے گئے ہیں، یعنی PCB آن بورڈ اینٹینا، FPC اینٹینا، سیرامک اینٹینا، اور LDS اینٹینا۔ اس بار، آئی لو آڈیو نیٹ ورک TWS ہیڈسیٹ بلوٹوتھ اینٹینا کے کردار، اقسام اور ڈیزائن کے انتخاب کو تین پہلوؤں سے شیئر کرے گا: TWS ہیڈسیٹ میں اینٹینا کی اہمیت، TWS ہیڈسیٹ بلوٹوتھ اینٹینا کا تعارف، اور کس طرح انتخاب کرنا ہے۔ TWS ہیڈسیٹ ڈیزائن۔
1. TWS ائرفون اینٹینا کی اہمیت
پرانے زمانے کے ریڈیو سے لے کر موجودہ سمارٹ اسپیکر تک، "بڑے بھائیوں" سے لے کر اسمارٹ فونز تک، روایتی بلوٹوتھ ہیڈسیٹ سے لے کر TWS سچے وائرلیس ہیڈسیٹ تک۔ کنزیومر الیکٹرانکس ٹیکنالوجی کی ترقی میں، اینٹینا ایک اہم فرم ویئر ہے۔ ہر چیز کے انٹرنیٹ کے تصور کی پیدائش کے ساتھ، سمارٹ گھروں، سمارٹ گاڑیوں، اور سمارٹ پہننے کے قابل آلات کو ایک دوسرے سے منسلک کرنے اور ایک مشین کے ذریعے کنٹرول کرنے کے لیے اینٹینا کا کردار اور بھی اہم ہے۔
TWS ائرفون سچے وائرلیس سٹیریو ائرفون ہیں۔ استعمال کا بنیادی طریقہ یہ ہے کہ موبائل آلات جیسے موبائل فونز اور کمپیوٹرز سے بلوٹوتھ ریڈیو فریکوئنسی کے ذریعے رابطہ قائم کیا جائے اور پھر آڈیو معلومات کو ائرفون پر منتقل کیا جائے، اور پھر انہیں ائرفون کے سرے پر ڈی کوڈ اور آؤٹ پٹ کریں۔
اس عمل میں، بلوٹوتھ اینٹینا کو دو فریقوں کے درمیان بات چیت کرنے اور بھیجنے اور وصول کرنے کے کاموں کو انجام دینے کے لیے "ٹاور" کے طور پر کام کرنے کی ضرورت ہوتی ہے۔ لہذا، TWS ہیڈسیٹ میں، بلوٹوتھ چپ اور بلوٹوتھ اینٹینا ایک دوسرے کی تکمیل کرتے ہیں، تاکہ وائرلیس طور پر منتقل ہونے والے میوزک پلے بیک کو محسوس کیا جا سکے اور تاروں کی بیڑیوں سے بچ سکیں۔
2. TWS ہیڈسیٹ بلوٹوتھ اینٹینا کا تعارف
TWS ہیڈسیٹ کے ایک اہم فرم ویئر کے طور پر، بلوٹوتھ اینٹینا کی موجودہ ترقی نسبتاً پختہ ہے۔ بنیادی طور پر چار قسم کے پی سی بی آن بورڈ اینٹینا، ایف پی سی، سیرامک اور ایل ڈی ایس ہیں۔ TWS ائرفون پروڈکٹ کی ظاہری شکل، فریکوئنسی بینڈ کے تقاضے، اور مناسب ترین اینٹینا قسم کا انتخاب کرنے کے لیے لاگت پر غور کریں۔

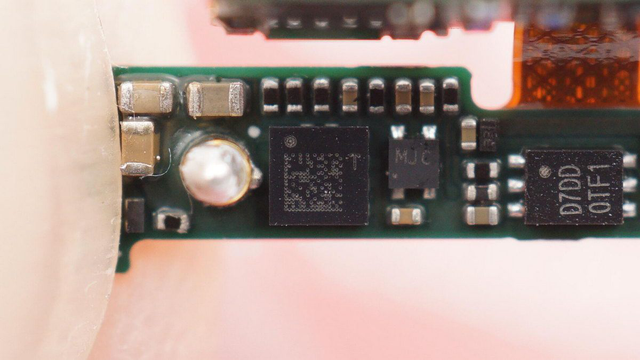

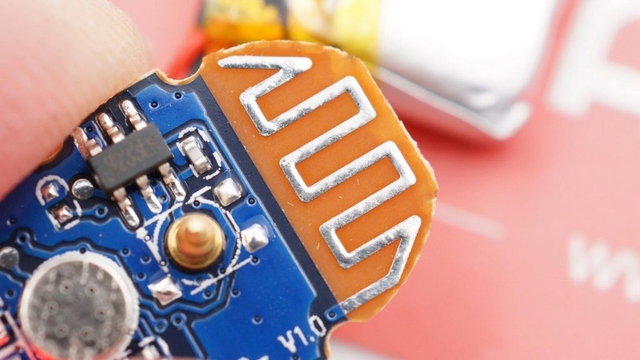

پی سی بی آن بورڈ اینٹینا
جیسا کہ نام سے پتہ چلتا ہے، پی سی بی آن بورڈ اینٹینا ایک اینٹینا کی قسم ہے جو براہ راست پی سی بی بورڈ پر کھینچی جاتی ہے۔ یہ وسیع پیمانے پر سنگل فریکوئنسی ماڈیول سرکٹ بورڈز جیسے بلوٹوتھ ماڈیولز، وائی فائی ماڈیولز، اور زیگبی ماڈیولز میں استعمال ہوتا ہے۔ TWS ائرفون میں، حجم کی محدودیت کی وجہ سے، آن بورڈ بلوٹوتھ اینٹینا کا اطلاق نسبتاً کم ہوتا ہے۔
پی سی بی آن بورڈ اینٹینا کو پی سی بی بورڈ کے سپلائرز کے ذریعہ ڈیزائن اور لاگو کیا جا سکتا ہے، جو بورڈ کے سرکٹ حصے کے برابر ہیں۔
فوائد: پی سی بی آن بورڈ اینٹینا کو ایک سے زیادہ ڈیبگنگ کی ضرورت نہیں ہے، اور بغیر کسی لاگت کے پی سی بی پر براہ راست کھینچا جا سکتا ہے۔
نقصانات: مطلوبہ رقبہ بڑا ہے، ڈائریکٹیوٹی نسبتاً سنگل ہے، صرف ایک ہی فریکوئنسی بینڈ کے لیے موزوں ہے، اینٹینا کے مختلف بیچوں کی مستقل مزاجی نسبتاً کم ہے، اور مداخلت مخالف صلاحیت ناقص ہے۔

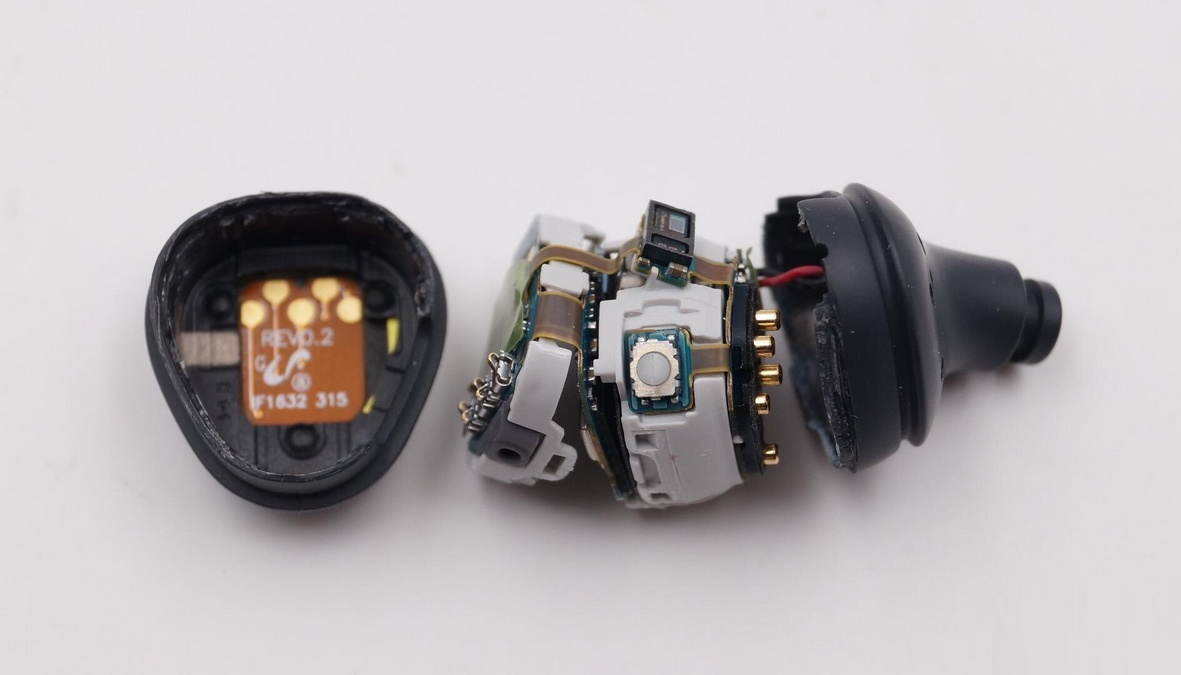

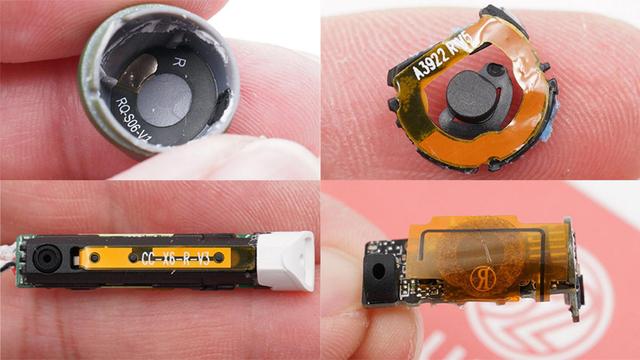

ایف پی سی اینٹینا
ایف پی سی اینٹینا پی سی بی آن بورڈ اینٹینا سے تیار ہوا۔ TWS ہیڈسیٹ کے حجم کی حد کی وجہ سے، اندرونی مدر بورڈ پر موجود جگہ اینٹینا کو ایڈجسٹ نہیں کر سکتی۔ ایف پی سی اینٹینا پی سی بی سے اینٹینا سرکٹ کو باہر لے جانے اور اینٹینا کو الگ جزو بنانے کے لیے دیگر بیرونی دھاتوں کا استعمال کرنے کے مترادف ہے۔ تاکہ اسے TWS ہیڈسیٹ کی اندرونی جگہ میں بہتر طریقے سے رکھا جا سکے۔
ایف پی سی اینٹینا کو نرم بورڈ اور لچکدار مواد کی پی سی بی بورڈ فیکٹری کے ذریعہ محسوس کیا جاسکتا ہے۔
فوائد: زیادہ تر چھوٹی الیکٹرانک مصنوعات پر لاگو ہوتا ہے، جو فریکوئنسی بینڈ بنائے جا سکتے ہیں وہ بھی بھرپور ہیں، کارکردگی بہتر ہے، اور قیمت کم ہے۔
نقصانات: ہر پروڈکٹ کو انفرادی طور پر ڈیبگ اور دستی طور پر پیچ کرنے کی ضرورت ہے۔

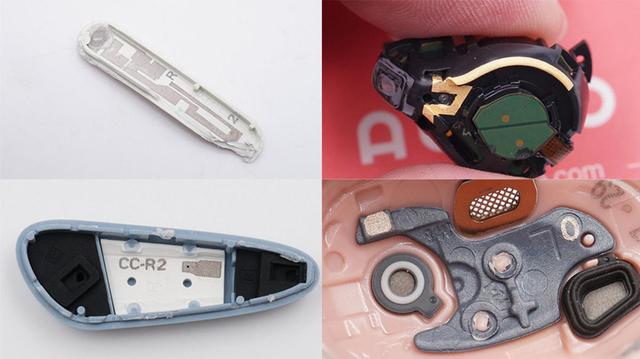

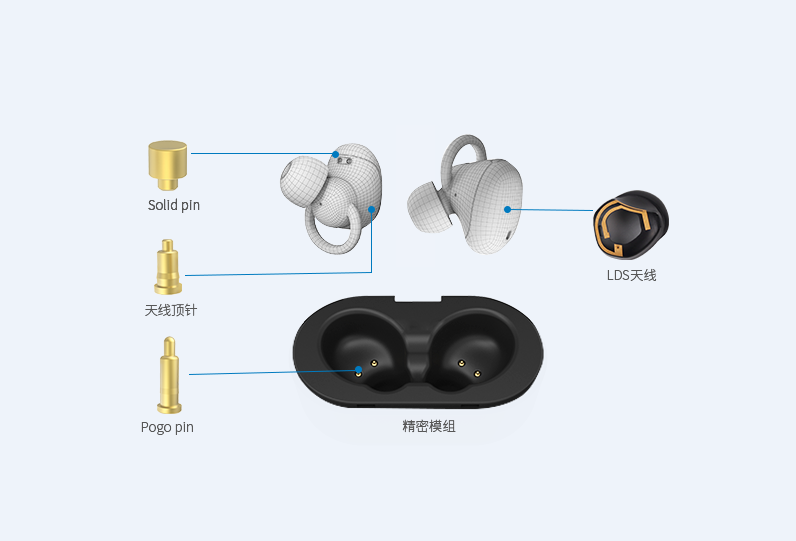

ایل ڈی ایس اینٹینا
LDS اینٹینا FPC اینٹینا کا مزید اپ گریڈ ہے۔ اگرچہ FPC اینٹینا کافی حد تک ہیڈسیٹ کی اندرونی جگہ کو استعمال کرنے میں کامیاب ہو گیا ہے، لیکن اسے اب بھی منسلک کرنے کے لیے ایک فلیٹ جہاز کی ضرورت ہے۔
LDS اینٹینا لیزر ڈائریکٹ مولڈنگ ٹیکنالوجی کا استعمال کرتا ہے، جو براہ راست بریکٹ، کور پلیٹس وغیرہ پر دھاتی اینٹینا پیٹرن بنانے کے لیے لیزر ٹیکنالوجی کا استعمال کرتی ہے، جسے ائرفون کی اندرونی جگہ کو مزید استعمال کرتے ہوئے، ائرفون کے اندر فاسد سطحوں پر لیزر کیا جا سکتا ہے۔
لیزر پروسیسنگ، لیزر ٹیکنالوجی، اور الیکٹروپلاٹنگ ٹیکنالوجی کے لیے ایل ڈی ایس اینٹینا کے مینوفیکچررز اس کی حمایت کر سکتے ہیں۔
فوائد: تمام سمتوں کی حمایت کی جا سکتی ہے اور مضبوط قابل قبول ہے۔
نقصانات: قیمت زیادہ مہنگی ہے، اور مصنوعات کی بیرونی سطح کے مواد کے لئے خصوصی ضروریات ہیں.
سیرامک اینٹینا
سیرامک اینٹینا ایک اور اینٹینا پروڈکٹ ہے جو بلوٹوتھ ماڈیول ڈیوائسز میں بڑے پیمانے پر استعمال ہوتی ہے۔ اس کا نام سیرامک شیل کے استعمال کے بعد رکھا گیا ہے۔ یہ بنیادی طور پر دو اقسام میں تقسیم کیا گیا ہے: بلاک سیرامک اینٹینا اور ملٹی لیئر سیرامک اینٹینا۔
بلک سیرامک اینٹینا سیرامک فاسٹ سطح پر اینٹینا کے دھاتی حصے کو پرنٹ کرنا ہے، اور ملٹی لیئر سیرامک اینٹینا ڈیزائن کی ضروریات کے مطابق ہر سیرامک ڈائی الیکٹرک پرت پر پرنٹ کیا جا سکتا ہے، اس طرح اینٹینا کا سائز کم ہو جاتا ہے۔
فوائد: چھوٹے سائز، آسان درخواست، کم قیمت، اچھی کارکردگی، اور صرف ایک چھوٹی سی جگہ لے.
نقصانات: کلیئرنس ایریا کے تقاضے نسبتاً زیادہ ہیں، سمت نسبتاً واحد ہے، اور جگہ کا تعین کرنے کے لیے تقاضے ہیں۔

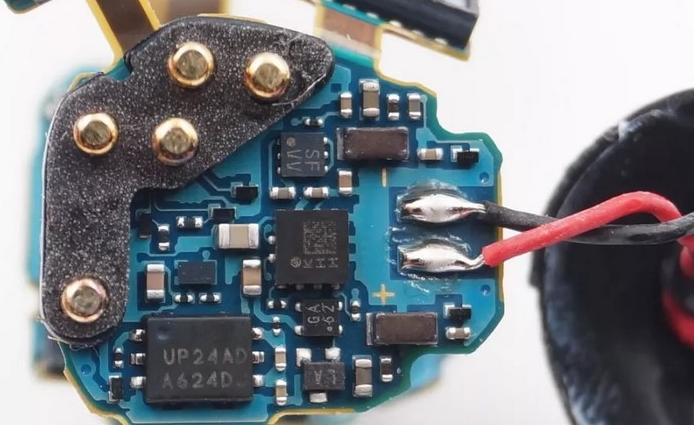

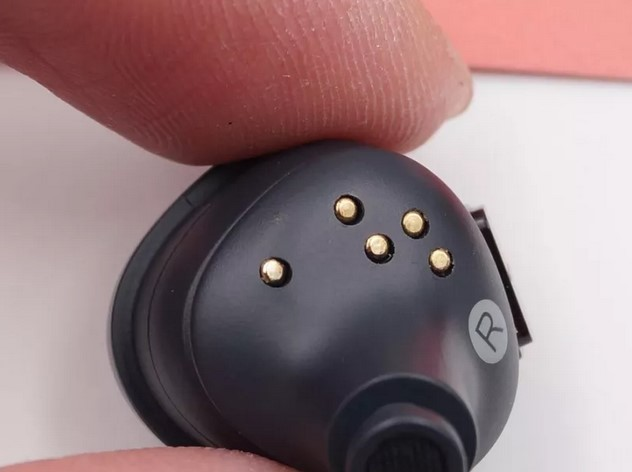

پوگو پن اینٹینا
صحیح اینٹینا کا انتخاب کیسے کریں۔
نظریاتی طور پر، لاگت کے لحاظ سے، پی سی بی اور ایف پی سی اینٹینا کی قیمت کم ہے، سیرامک اینٹینا اعتدال پسند ہیں، اور ایل ڈی ایس اینٹینا زیادہ مہنگے ہیں؛ اور جگہ کے استعمال کے لحاظ سے، LDS اینٹینا سب سے زیادہ لچکدار ہیں اور ہیڈسیٹ کی اندرونی جگہ کا بھرپور استعمال کر سکتے ہیں۔
کارکردگی کے لحاظ سے، بیرونی اینٹینا کی بھیجنے اور وصول کرنے کی صلاحیتیں بلٹ ان اینٹینا کی نسبت عام طور پر بہتر ہوتی ہیں۔ حجم کی رکاوٹوں اور پورٹیبلٹی کی ضروریات کی وجہ سے TWS ہیڈسیٹ بلٹ ان اینٹینا کے ساتھ ڈیزائن کیے گئے ہیں۔ کارکردگی نسبتاً ملتی جلتی ہے، اور مناسب اینٹینا کو منتخب کرنے کے لیے مختلف عوامل پر جامع غور کرنا ضروری ہے۔
TWS ہیڈسیٹ کے بلوٹوتھ اینٹینا کا ڈیزائن بلوٹوتھ کمیونیکیشن کے ٹرانسمیشن کوالٹی کو متاثر کرتا ہے، جس کے نتیجے میں صارف کا حقیقی تجربہ متاثر ہوتا ہے۔ بلوٹوتھ اینٹینا کا انتخاب بہت سے عوامل سے متاثر ہوتا ہے جیسے کارکردگی، فریکوئنسی بینڈ، لاگت، اور استعمال کے لیے جگہ۔ صرف مصنوعات کے مخصوص حالات اور استعمال کے منظرناموں پر غور کرکے، اور ایک مناسب اینٹینا کا انتخاب کرکے، مصنوعات کی زیادہ سے زیادہ کارکردگی کو بروئے کار لایا جاسکتا ہے۔
خلاصہ کریں۔
TWS ہیڈ فون کے حقیقی صارف کے تجربے کو کامل اثر پیش کرنے کے لیے بہت سے عوامل کی سپرپوزیشن کی ضرورت ہوتی ہے۔ TWS ہیڈسیٹ بلوٹوتھ اینٹینا کے اہم جزو کے طور پر، یہ TWS ہیڈسیٹ اور موبائل آلات کے درمیان رابطے کے لیے ایک پل کا کام کرتا ہے اور TWS ہیڈسیٹ کے بلوٹوتھ کنکشن کے استحکام اور آواز کے معیار کی ترسیل کے معیار کی ضمانت فراہم کرتا ہے۔
اس وقت، مارکیٹ میں TWS ہیڈسیٹ میں استعمال ہونے والی اہم بلوٹوتھ اینٹینا مصنوعات میں بنیادی طور پر PCB آن بورڈ اینٹینا، FPC اینٹینا، سیرامک اینٹینا، اور LDS اینٹینا شامل ہیں۔ چار مصنوعات میں سے ہر ایک کے فوائد اور نقصانات ہیں اور کارکردگی، فریکوئنسی بینڈ، لاگت، استعمال کی جگہ وغیرہ کے لحاظ سے غور کرنے کی ضرورت ہے، تاکہ سب سے موزوں اینٹینا پروڈکٹ کا انتخاب کیا جا سکے اور پروڈکٹ کی کارکردگی اور مسابقت کو بہتر بنایا جا سکے۔
TWS ائرفون کی مقبولیت نے متعلقہ صنعت کی زنجیروں کو تیزی سے اپ گریڈ کرنے کا باعث بنا ہے۔ بلوٹوتھ ماڈیولز، بلوٹوتھ ٹیکنالوجی، اینٹینا، اور متعلقہ ٹیکنالوجیز میں پیشرفت کنکشن کے استحکام، آواز کے معیار اور کارکردگی کے دیگر پہلوؤں کو یقینی بناتی ہے۔ موجودہ TWS ائرفونز کو ترقی کے ابتدائی مرحلے میں شاذ و نادر ہی منقطع ہونے کا تجربہ ہوا ہے، اور آواز کے معیار کو نقصان پہنچا ہے اور تین یا پانچ میٹر کے فاصلے پر وقفے وقفے سے پلے بیک کے مسائل پیدا ہونا شروع ہو گئے ہیں، جس سے صارف کے حقیقی صارف کے تجربے میں مؤثر طریقے سے بہتری آئی ہے۔
