پی سی بی پر پوگو پن سپرنگ پن کیسے نصب ہوتے ہیں؟
پوگو پن ایک بہت عام طور پر استعمال ہونے والا الیکٹرانک کنیکٹر ہے۔ اس کی بنیادی ساخت ایک موڑسوئی ٹیوب، ایک موڑ سوئی، اور ایک کمپریشن بہار پر مشتمل ہے. سوئی کی ٹیوب کے اندر سوئی رکھنے کے لئے سوئی ٹیوب کا منہ کرمپ کیا جاتا ہے، اور رابطہ فورس موسم بہار کی طرف سے فراہم کی جاتی ہے تاکہ سوئی اور ڈوکنگ پرزوں کے درمیان برقی کنکشن قائم کیا جاسکے۔ مجھے یقین ہے کہ بہت سے لوگ نہیں جانتے کہ پوگو پن کو کس طرح ویلڈ کیا جاتا ہے۔ آئیے معلوم کرتے ہیں کہ پی سی بی پر پی او جی او پن کنیکٹر کو کس طرح سولڈر کیا جاتا ہے؟
مارکیٹ کی ترقی اور مصنوعات کی اپ گریڈنگ کے ساتھ، زیادہ سے زیادہ صارفین نہ صرف مصنوعات کے کثیر کام تک محدود ہیں بلکہ فیشن ایبل شکل اور چھوٹی اور پتلی شکل کی بھی ضرورت ہے۔ پوگو پن ایک بہت عمدہ تحقیقات ہے، اور اس کا حجم بہت چھوٹا ہوسکتا ہے، لہذا یہ کنیکٹر کے وزن کو کم کر سکتا ہے، جگہ بچا سکتا ہے، اور جب درست کنیکٹرز میں استعمال کیا جاتا ہے تو خوبصورت شکل اختیار کر سکتا ہے۔

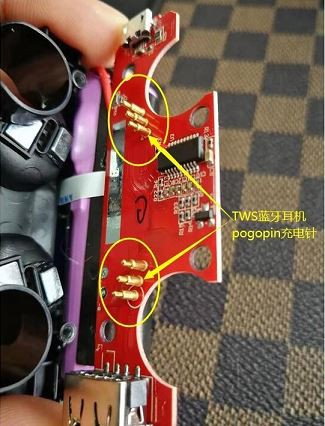

روزمرہ کے کام میں، گاہکوں کی بہت سی پوچھ گچھ ہوتی ہے، مصنوعات پر پی او جی او پن کا استعمال کیسے کیا جائے، اسے پی سی بی بورڈ میں کیسے سولڈر کیا جائے، درحقیقت، پی او جی او پن کے استعمال کے دوران، مرد اور خواتین کے سروں کو ڈاک کیا جاتا ہے اور پوگو پن ایک مخصوص اسٹروک کو کمپریس کرتا ہے (کمپریشن کی مقدار 1.0 ملی میٹر ہے)۔ ، لچکدار قوت 70 گرام ± 20 گرام). اسے مختلف افعال کے حصول کے لئے سگنلز وغیرہ پر چلایا جا سکتا ہے۔

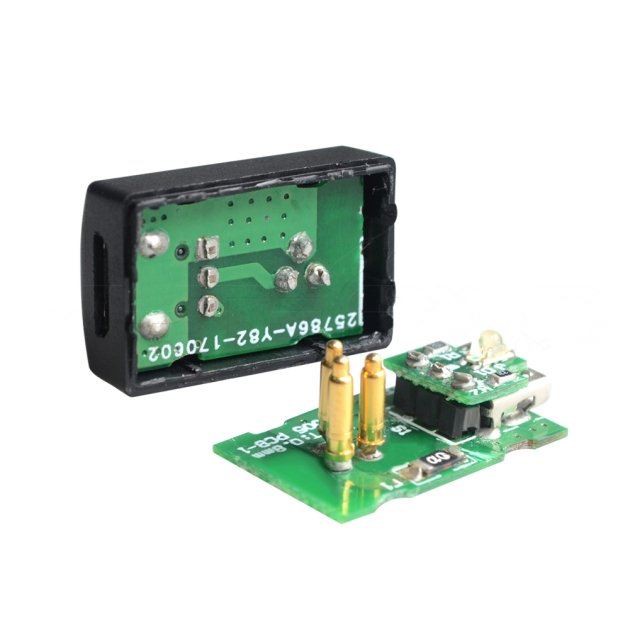

پی او جی او پن کو ٹھیک کرنے کے لئے پی سی بی پر سولڈر کیا جاسکتا ہے، یا اسے مصنوعات کے ڈھانچے پر طے کیا جاسکتا ہے، جس کے لئے مسئلے کو حل کرنے کے لئے پیشہ ور ڈیزائن انجینئروں کی ضرورت ہوتی ہے۔ اور ہم واقعی آپ کی مدد کر سکتے ہیں، اعلی معیار اور مقدار کے ساتھ پوگوپن بہار تھمبلز تیار کرنے میں 10 سال کے تجربے کے ساتھ. مصنوعات کے معیار کو یقینی بنانے کے لئے، ہر پروسیسنگ لنک کی تفصیلات کو بہت اچھی طرح کنٹرول کیا جانا چاہئے۔ موسم بہار کی جھمبلز جو ہم پیدا کرتے ہیں انہوں نے ہمیشہ ایک سرکردہ کنارہ برقرار رکھا ہے، کچھ معروف ملکی اور غیر ملکی کمپنیوں نے انہیں اپنے کنیکٹر سپلائرز کے طور پر تسلیم کیا ہے اور ایک اچھی ساکھ قائم کی ہے۔
پی سی بی پر پوگو پن پوگو پن کیسے نصب ہیں؟
سب سے پہلے، سطح ماؤنٹ
پوگو پن عام طور پر مستحکم طریقے سے نصب کیا جاتا ہے، اور سوئی ٹیوب کے نیچے ایک فلیٹ نیچے ڈیزائن ہے, تو ہم ایک عمودی یا افقی پیکج استعمال کر سکتے ہیں, جو پی سی بی کے ساتھ سولڈر کرنے کے لئے آسان بناتا ہے. اس کے علاوہ، کچھ سوئیوں کے آخر میں پن وں کا پتہ ہے تو کوئی آفسیٹ نہیں ہے اور یہ بہتر کام کرے گا.
دوسرا، سیدھی سولڈر ٹیل تنصیب کا طریقہ
آسان سولڈنگ کے لئے عام پلگ ان پیکج. اس کے علاوہ، ہم اکثر ٹیل اینڈ پلگ ان پیکجز استعمال کرتے ہیں، جو پوگو پن مینوفیکچررز کو خلائی استعمال کے لحاظ سے مزید اختیارات بھی فراہم کرتا ہے۔
تیسرا، تیرتی تنصیب
بنیادی طور پر ڈبل ہیڈ ڈبل ایکٹنگ ڈیزائن کو اپناتا ہے، جو ویلڈنگ دباؤ کے بغیر کنکشن کے لئے زیادہ موزوں ہے، انجینئروں کو دو طرفہ بورڈ ٹو بورڈ کنکشن بناتے وقت زیادہ جگہ کی لچک رکھنے کی اجازت دیتا ہے۔
مندرجہ بالا نکات پوگو پن سپرنگ تھمبل کے متعدد تنصیب کے طریقے ہیں جو آج آپ کے لئے تجویز کیے گئے ہیں۔ پوگو پن سپرنگ تھمبل کے لئے بہت سے دیگر تنصیب کے طریقے ہیں، ہمیں اب بھی اپنی اصل صورتحال کے مطابق انتخاب کرنے کی ضرورت ہے۔
