پوگو پن کنیکٹر: برقی رابطوں کے لیے ایک چشمہ دار حل
پوگو پن کنیکٹر، جو اسپرنگ لوڈڈ کنیکٹر کے نام سے بھی جانا جاتا ہے، ایک قسم کا برقی کنیکٹر ہیں جو رابطہ کرنے اور سرکٹ کو مکمل کرنے کے لیے بہار سے بھرے پنوں کو استعمال کرتا ہے۔ وہ عام طور پر کنزیومر الیکٹرانکس اور جانچ کے آلات میں استعمال ہوتے ہیں جہاں ایک قابل اعتماد کنکشن کی ضرورت ہوتی ہے جو آسانی سے میٹ اور غیر میٹیڈ ہو سکے۔
پوگو پن کیسے کام کرتے ہیں۔

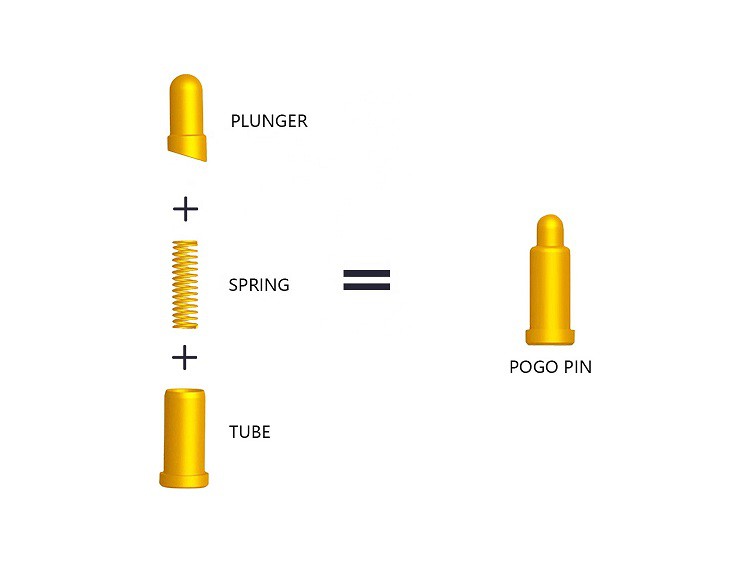

پوگو پن ایک کنڈکٹو شافٹ پر مشتمل ہوتا ہے جس کے اندر اسپرنگ ہوتا ہے۔ سنکنرن کو روکنے اور چالکتا کو بہتر بنانے کے لیے نوک کو نکل کے اوپر سونے جیسے ترسیلی مواد سے چڑھایا جاتا ہے۔ موسم بہار "باؤنس" فراہم کرتا ہے جو پوگو پن کو اپنا نام دیتا ہے، جو پوگو کارٹون کردار پوگو سے ماخوذ ہے جو پوگو اسٹک پر چھلانگ لگاتا ہے۔

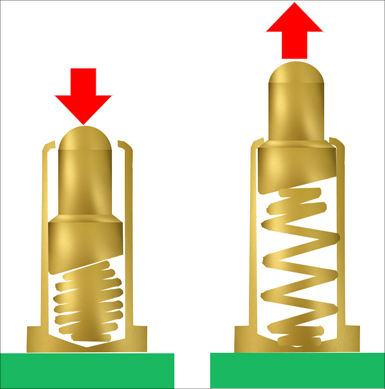

جب پوگو پن کو سرکٹ بورڈ پر پیڈ یا پن پر دبایا جاتا ہے، تو اسپرنگ کمپریس ہوجاتا ہے، اور کنڈکٹیو ٹپ رابطہ کرتا ہے۔ موسم بہار ایک قابل اعتماد کنکشن کو برقرار رکھنے کے لیے مسلسل طاقت کا استعمال کرتا ہے جبکہ ساتھی کی اونچائی یا منصوبہ بندی میں کچھ تغیرات کی بھی اجازت دیتا ہے۔ غیر متزلزل ہونے پر، بہار پیچھے ہٹ جاتی ہے اور نوک کو محفوظ طریقے سے پن ہاؤسنگ کے اندر کھینچ لیتی ہے۔
پوگو پنوں کے فوائد
پوگو پن دیگر کنیکٹر اقسام کے مقابلے میں کئی فوائد پیش کرتے ہیں:
- گولڈ چڑھانا اور بہار کے دباؤ کی وجہ سے کم رابطہ مزاحمت
- دستی طور پر میٹ/غیر میٹ کنکشن کی ضرورت نہیں ہے۔
- گندگی، تیل اور دیگر آلودگیوں کو برداشت کرنے والا
- ملاوٹ کی سطحوں کے درمیان معمولی غلطی کی تلافی کر سکتا ہے۔
- بار بار ملاپ کے چکروں کے بعد کم سے کم لباس کے ساتھ طویل خدمت زندگی
- سادہ ڈیزائن جس میں علیحدہ رہائش یا تالا لگانے کا طریقہ کار نہیں ہے۔
ایپلی کیشنز
کچھ عام ایپلی کیشنز جو پوگو پن کنیکٹر استعمال کرتی ہیں ان میں شامل ہیں:
- ٹیسٹ فکسچر جن کو سرکٹ بورڈز سے عارضی کنکشن بنانے کی ضرورت ہے۔
- پروٹو ٹائپنگ اور کم حجم کی پیداوار کے لیے پروگرامرز
- صارفین کے آلات میں بیٹری کے رابطے
- ان سرکٹ ٹیسٹنگ اور ڈیبگنگ کے لیے استعمال شدہ تحقیقات

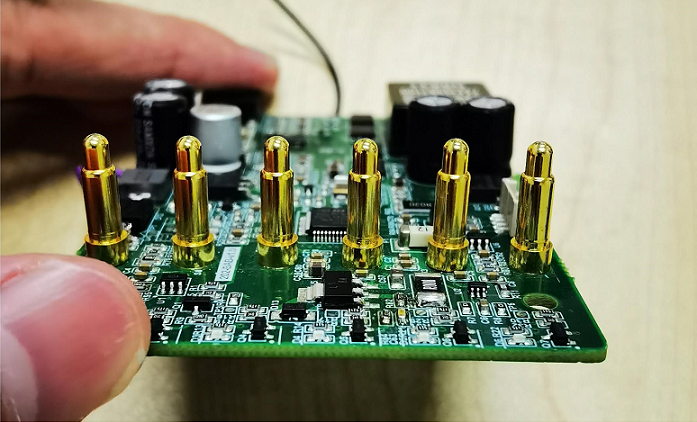

- الیکٹرانک آلات میں PCBs کے درمیان آپس میں جڑیں جہاں اپ گریڈ یا مرمت کے لیے بورڈز کو تبدیل کرنے کی ضرورت پڑسکتی ہے۔
پوگو پن مختلف قسم کے ایپلی کیشنز میں عارضی اور نیم مستقل برقی رابطوں کے لیے ایک ورسٹائل اور قابل اعتماد حل فراہم کرتے ہیں۔ ان کا موسم بہار سے بھرا ہوا ڈیزائن تغیر کو جذب کرتا ہے اور بار بار ملاپ کے چکروں کا مقابلہ کرتا ہے، جس سے وہ پروٹو ٹائپنگ، ٹیسٹنگ اور سروس ایپلی کیشنز کے لیے موزوں ہیں۔
